三相方波发生器电路图

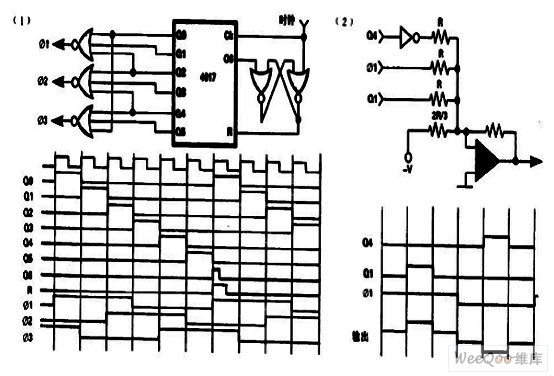

如图为三相方波发生器电路图。该电路给出三相方波输出供变速马达启动用。工作很简单,每隔6个时钟脉冲输入,4017计数器便同步复位。6个输出经过组合给出所需的波形。值得注意的是,虽然图中所示的是或非门,但是如果采用或门也会得到同样的效果。
