用6P13P做的胆机功放电路

用6P13P做的胆机功放电路图

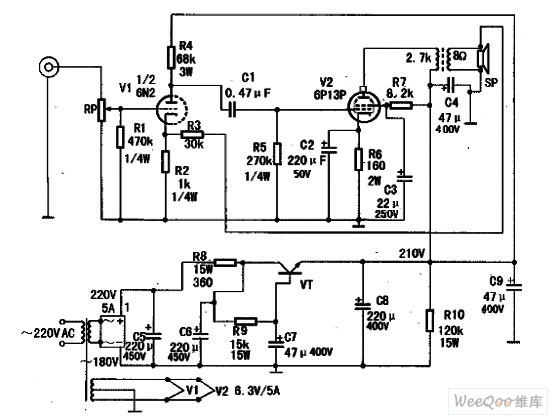

  如图为用6P13P做的胆机功放电路图。该电路中,对音色影响较大的电容是C1、C2及6P13P的屏栅极对地电容。级间耦合电容选用WIMA、RIFA、ROE品牌的都不错。容量不宜过大,因为6P13P的输入电阻高达270k,即使选用较小容量的电容也可保证低频响应,同时选用小容量电容又可有效避免电容的漏电。
  本机电源供给电路采用5A全桥整流。市电经变压、整流和C5、R8、C6滤波后,再经VT、R9、C7和C8进一步滤波,供给6P13P阳极所需工作电压。该直流210V电压经R7降压、C3、C9滤波,供给6P13P屏栅极工作。另一路经C9滤波,R4降压供给6N2所需工作电压。应当注意的是,由于滤波电容容量较大,一定要设置泄放电阻(R10),否则即使断了电,触及高压端仍有可能遭受电击。滤波电路中的晶体三极管VT可选用13005等型号的NPN高耐压三极管,或者其他型号的显示器行管(要求耐压在600V以上);VT的加入可有效提高信噪比。
