一款简易的光控开关电路

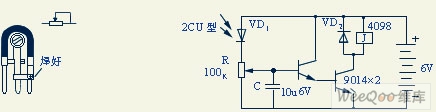

　　如图为一款简易的光控开关电路。感光元件采用2cu型光电二极管。光电二极管的电阻值随光照强度的增大而减小。调节R可动触点的位置，可在一定光照强度下，使晶体管V１V２导通。继电器吸合。电解电容器C起延时作用，防止在临界状态下，继电器工作不稳定。R可调节临界光照强度值，其可动触点越向上调，启动光控开关的光强临界值越小，光控开关越灵敏（注意，可动触点不能置于下端）。
　　光控开关可用来控制电灯。若用常闭触点１和2，可形成“天亮灯熄”的控制作用。若使用常开触点１和3，可形成“光照灯亮”的控制作用。
