图腾式三极管开关电路

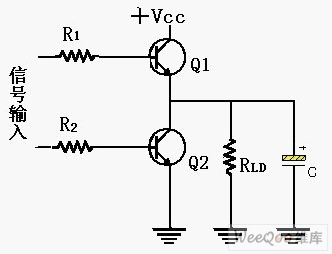

　　如图为图腾式三极管开关电路。图腾式电路是将一只三极管直接迭接于另一三极管之上所构成的，它也因此而得名。欲使负载获能，必须使Q1三极管导通，同时使Q2三极管截断，如此负载便可经由Q1而连接至VCC上，欲使负载去能，必须使Q1三极管截断，同时使Q2三极管导通，如此负载将经由Q2接地。由于Q1的集电极除了极小的接点电阻外，几乎没有任何电阻存在(如图9所示) ，因此负载几乎是直接连接到正电源上的，也因此当Q1导通时，就再也没有电容的慢速充电现象存在了。所以可说Q1“将负载拉起”，而称之为“挽起 (pull up) 三极管”，Q2则称为“拉下(pull down) 三极管”。
