车距语音提示器电路图

出处:whthero时间:2011-08-22

车距语音提示器电路

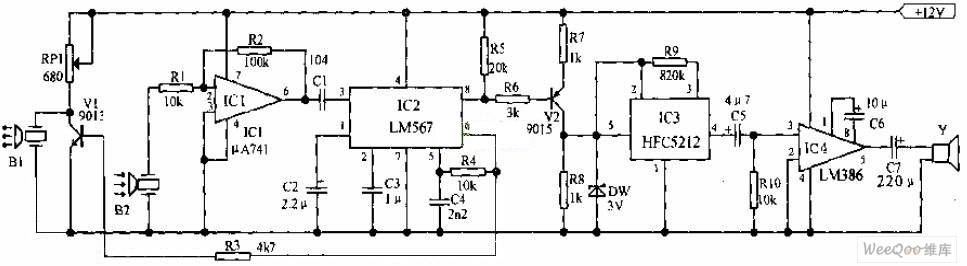

车距语音提示器电路图

  工作原理如下
  LM567及其5,6脚所接的R4,C4构成40KHZ振荡器,产生的振荡信号由V1放大,推动超声波发射器件B1辐射出超声波信号。当车后方有车辆或其他障碍物时,反射回的信号被超声波接收器件B2接收并转换成电信号,该信号经UA741放大后通过电容C1耦合到LM567的输入端3脚,由于该信号与LM567本身产生的信号频率相同,该信号被译码后,LM567的逻辑出端8脚输出低电平,,三极管9015导通,语言集成电路工作,放出语言提示信号,经LM386放大,扬声器Y发出声音。
