金鱼XPB20-3S洗衣机电路图

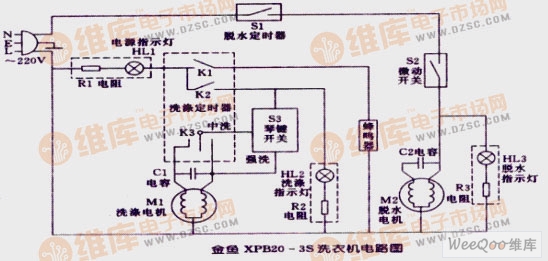

如图为金鱼XPB20-3S洗衣机电路图。该电路中主要由微动开关,水位开关,脱水定时器,琴键开关以及洗涤定时器等进行洗衣控制。其中电路中有HL1为电源指示灯,HL2为洗涤指示灯,HL3为脱水指示灯,M1为洗涤电机,M2为脱水电机和蜂鸣报警器等。
