康宝ZTP80A-1型消毒柜电路

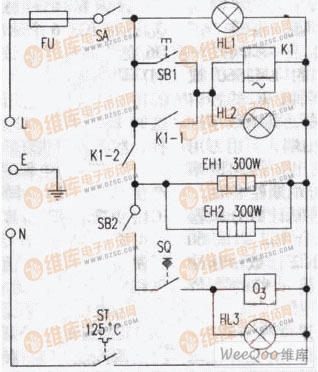

　　如图为康宝ZTP80A-1型消毒柜电路图。该电路由电源指示电路、高温消毒电路、臭氧消毒电路等组成。将电源插头插入电源插座，按下电源开关SA，电源指示灯HL1亮，指示市电接通。
　　接通消毒开关SB1，220V市电经超温熔断器FU、电源开关SA加至交流继电器K1使其吸合，常开触点K1-1闭合并自保，高温指示灯HL2亮；同时，另一组常开触点K1-2闭合，远红外发热管EH1、EH2得电发热，使高温消毒柜升温。当温度升至设定温度125℃耐，温控器ST触点自动断开，切断回路电源，K1释放，K1-1、K1-2恢复常开状态，EH1、EH2失电停止发热，HL1、HL2熄灭，结束高温消毒。
　　需要臭氧消毒时，关好臭氧柜门，门控开关SQ受压，触点闭合处于待命状态。按下SA和SB1后，再按下SB2，臭氧指示灯HL3亮，臭氧发生器O3得电产生奥氧对食具消毒。当ST触点断开电源时，整机停止工作。
