WTC-AI太阳能热水器电路图

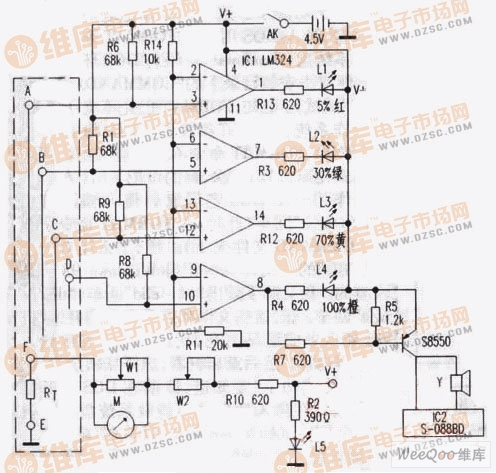

　　如图为WTC-AI太阳能热水器电路图。该太阳能热水器的控制、显示电路采用三节5号电池供电。电路由水位检测及报警电路、水温检测电路组成。当水位检测一体化探头置于室外容器中，接通开关AK时若水箱中无水，所有的水位指示灯均不亮(即L1～L4发光二极管均熄灭)。当水位上升至A点时，③脚和公共点E(电池负极)通过水阻相连。③脚电位被拉低，则①脚翻转为低电位，L1(红灯)亮，指示水位已上升至整个水箱的5％；继续加水，当水位依次升至B、C、D点时，L2(绿灯)、L3(黄灯)、L4(橙灯)依次点亮。此时，由于IC⑧脚输出低电位L4亮的同时，经R7拉低S8550、b极电位，S8550导通，触发音乐IC2(S一088BD)驱动高响度蜂鸣器Y发声提示音。
　　当AK接通后，表M有电流流过，指示水温。RT为负温度系数热敏电阻，水温升高，其阻值变小，流过M指示大。L5为表头指示背景灯，接通电源即亮，w1、w2为表头调校电位器。
