简易的电子门铃电路图

出处：xzhenggen时间：2011-05-27

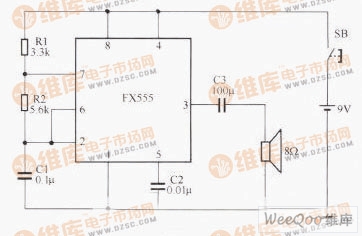

简易的电子门铃电路

　　如图该电路由FX555 组成，它是一个典型的间接反馈式多谐振荡器，振荡频率由R1 、R2 及C1 决定a 通过振荡频率公式计算，其振荡频率约1000Hz ，是一个音频振荡器。按下按钮SB ，振荡电路的工作电源被接通，振荡电路工作，输出的方波信号通过扬声器发出声响。
