多媒体电脑的拥有者日渐增多，而且都配置有 2.1声道音箱系统，即两个小音箱加一只低音炮（低音炮带变压器及三声道的功放、音量音调控制等），而多数的中低档2.1声道的音箱系统是不带喇叭保护电路的，因为厂家为了节省成本，把外观设计得特别漂亮来吸引顾客。 相信拥有这些音箱的读者都会有以下的现象： 每次给音箱通电时和关电时三个音箱都会有电流冲击声。冲击电流其实是通电和断电的瞬间直流输出造成的，其造成的后果是：小则喇叭音圈寿命减短，大则即时烧毁喇叭音圈。没有喇叭保护电路时，万一当功放有故障输出直流电压时，直流电压只需几秒钟即可摧毁喇叭音圈！ 因此我们为了放心一点，还是给音箱加一个三声道喇叭保护器给心爱的2.1声道音箱系统吧！让保护器她时刻呵护你的音箱。

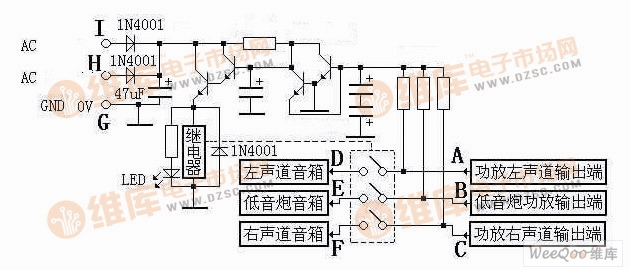

　　原理图如图：

　　开机时由于T2的基极处于低电平而令T1不导通，继电器不会吸合，T2的基极电压随R1对C2充电，约5秒钟后T2的基极转为高电平，T2导通从而T1的基极也变为高电平而使T1导通，这时继电器吸合，从而实现了开机延时约5秒钟才把功放与喇叭接通，避免了开机瞬间功放输出直流电冲击喇叭，起到保护喇叭的功能。
　　关机时由于 C1只有47uF，很快就没电了，继电器马上切断了功放与喇叭的通路，而功放是没有那么快消耗完电的，因此功放断电的直流并没有冲击到喇叭，起到了保护喇叭的功能。
　　当三路功放中任何一路有故障输出直流电压时，被 R2—R4传至T3、T4进行检测，当是正电压时T4导通，C2被放电，T2基极为低电平使T1不导通，继电器马上切断了功放与喇叭的通路，从而避免了直流对啦叭的损害，当是负电压时T3导通，C2被放电，T2基极为低电平使T1不导通，继电器马上切断了功放与喇叭的通路，从而避免了直流对喇叭的损害。
　　元件选择与使用： T1、T2、T3、T4用NPN三极管C945，C1的耐压要35V或以上，电阻用1/4W的五色环金属膜电阻，继电器用四联的（左右各用一组，低音炮用两组并联使用，增加电流的导通量），线路板设计要美观、镀银印蓝色油化、面积要小、放便加装，加装使用该保护板的交流电源直接使用原功放的即可。注意：G点要和原功放的地（0V）相通，否则不起直流检测作用。A、B、C、D、E、F点只接功放和音箱的正极，负极则让他们相通即可。
　　*二三十元就可以给心爱的 2.1声道音箱系统一个三声道喇叭保护器了！让保护器她时刻呵护你的音箱。让你放心的使用多媒体电脑了
