系统硬件设计原理图

出处:awey时间:2011-05-12

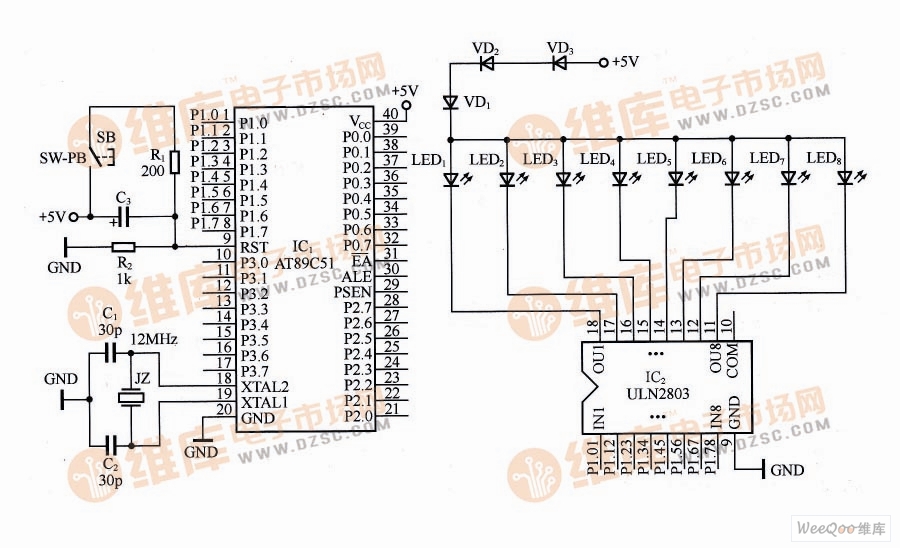

  图为系统硬件设计原理图。图中ULN2803为8位反向驱动器

系统硬件设计原理图

系统硬件设计原理图

  ①利用P1接口分别控制8个8种颜色的LED的亮和灭。
  ②要求8个LED能够顺序亮和灭。
  ③顺序亮和灭的要求是,每只灯闪10次左移位1次。
