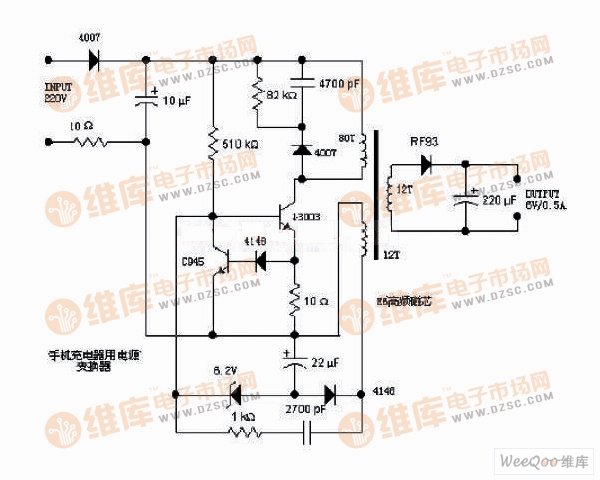

手机充电器电路

　　220V 交流输入，一端经过一个4007 半波整流，另一端经过一个10 欧的电阻后，由10uF 电容滤波。这个10 欧的电阻用来做保护的，如果后面出现故障等导致过流，那么这个电阻将被烧断，从而避免引起更大的故障。右边的4007、4700pF 电容、82KΩ电阻，构成一个高压吸收电路，当开关管13003 关断时，负责吸收线圈上的感应电压，从而防止高压加到开关管13003 上而导致击穿。13003 为开关管(完整的名应该是MJE13003)，耐压400V，集电极电流1.5A，集电极功耗为14W，用来控制原边绕组与电源之间的通、断。当原边绕组不停的通断时，就会在开关变压器中形成变化的磁场，从而在次级绕组中产生感应电压。
