利用NIM2027D构成的电子止鼾器电路图

出处:yos时间:2011-04-30

  NJM2027D是采用标准DIP-8封装的音频电平检波集成电路,芯片内部集成了运算放大器、检波器、电子开关、施密特触发器、输出缓冲器和恒流源等电路,具有灵敏度高、性能稳定、外围电路简洁等特点。利用NJM2027D构成的电子止鼾器典型电路如图所示,该电路能在使用者打鼾时发出微弱的电脉冲,刺激使用者,停止打鼾。

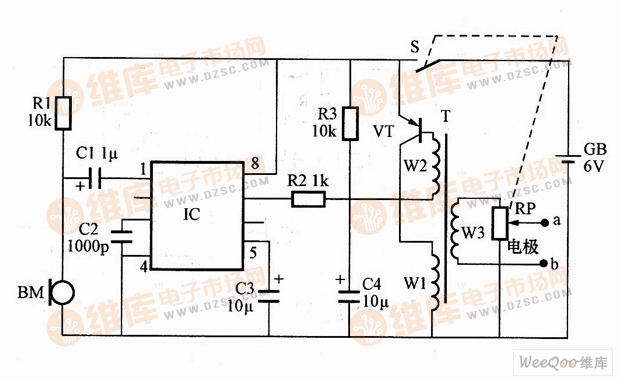

利用NIM2027D构成的电子止鼾器电路

利用NIM2027D构成的电子止鼾器电路

  电路结构及主要元器件选择:由图可知,该电子打鼾器由电源电路、声控电路和电脉冲产生电路组成。其中,电源电路由电池GB、电源开关S组成。实际应用时,GB选用6V叠层电池;S为小型碳膜电位器附带开关。
  声控电路由音频电平检波集成电路NJM2027D及传声器BM等外围元件组成。实际应用时,BM常选用内置场效应晶体管的驻极体传声器。
  电脉冲产生电路是由开关管VT、脉冲变压器T、电位器RP、电阻器R3和电容器C4等组成的自激多谐振荡器。实际应用时,VT常选用S8550或C8550型硅PNP晶体管;RP选用带开关的小型合成碳膜电位器。
  工作原理:电路通电后,当无鼾声时,传声器BM无电信号输出,即NJM2027D信号输入端第1脚无信号输入,电平输出端第7脚无控制电平输出,电脉冲产生电路不工作,两电极无刺激脉冲输出,电路处于监控状态。
  当使用者打鼾时,传声器BM将鼾声信号转换成电信号,再经电容器GI耦合加至NJM2027D第l脚,经芯片内电路处理后,从第7脚输出控制电平,使电脉冲产生电路振荡工作,在脉冲变压器T的二次绕组W3两端产生与鼾声同步的高压脉冲,此高压脉冲通过电极加至使用者的手或脚等部位,使其受刺激而停止打鼾。
