μPC1185H是市场比较常见的单列直插 12 脚双功放集成电路。常用于各类汽车音响中，该集成电路在电源电压为13. 2V、负载电阻为4Ω时 ,每个声道输出5. 8W(OTL 方式)不失真功率。若接成BTL 方式 ,输出功率可达 17W。 μPC1185H不仅输出功率较大 ,其内部保护功能也比较齐 ,即使在异常工作条件下也不易损坏。

μPC1185H简单17W功率放大器电路

　　μPC1185H集成电路内部主要保护电路有:1.超压保护电路;2.限流保护电路;3.热保护电路。

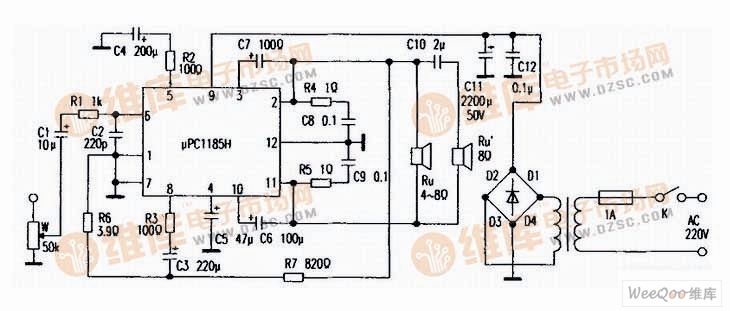

　　下图是采用μPC1185H连接成BTL 方式的功率放大器电原理图。整流二极管选用耐压50V 以上、电流为1. 5～2A 品种;变压器功率为40～50W。集成电路应装上散热片。
　　制成后的放大器 ,采用电视机音频输出插孔的电视伴音作信号源 ,直推自制倒相式“土炮”小音箱 ,高、中音明亮不尖 ,低音浑厚有力 ,感觉不错。
