在—些电器设备必须连续运行的场合下,需要增加另一路备用电源,无论哪路电源因故停电时,另一路电源能自动立即投人工作,从而提高供电的可靠性。双路电源自投控制电路可实现这一自投功能.电路如图所示。

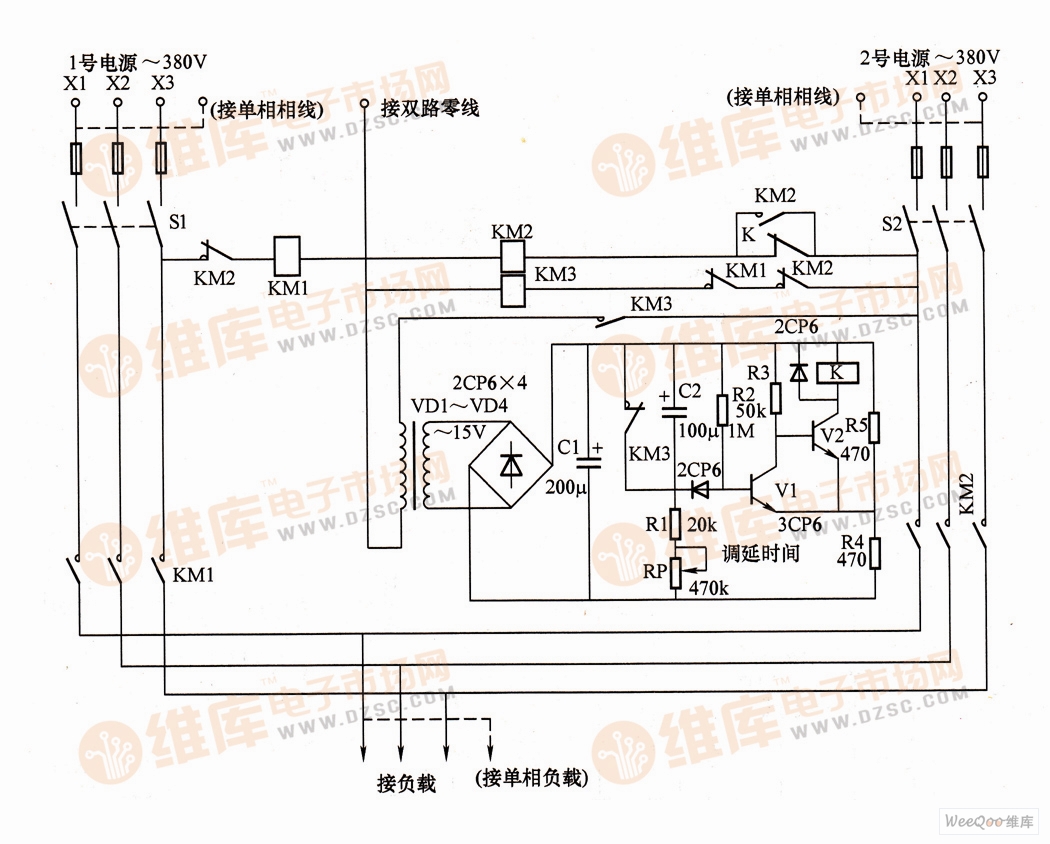

双路电源自投控制电路
电路工作原理:工作时,可同时合上S1和S2电源开关,在此同时,交流接触器KM1、KM3同时得电吸合,KM1得电时闭合主触点,给用电设备供电,而KM3得电吸合时,则接通晶体管和延时导通电路。在晶体管延时过程中,确因KM1的吸合,KM1的辅助动断触点又断开KM3线圈电源,KM3又失电被释放,这时,1号电源正常工作供电。在供电过程中,如果1号电源因故停电,这时,交流接触器KM1失电释放,KM1的辅助动断触点闭合,接通KM3,KM3得电吸合,将延时电路接通,并且KM3的动断触点断开,KM2通过R1充电,延时开始。充电1~2s后UA开始低于UBI,则D导通,V1截止,V2导通,继电器K通电吸合,接通KM2,使KM2的主触点接通2号电源进行供电,在KM2吸合后,KM2的辅助动断触点又断开接触器KM3的线圈电源,KM3释放切断晶体管延时电路,继电器K的触点同时断开,而KM2的线圈是靠KM2的动合自保触点进行继续吸合,所以2号电源进行正常供电。
该电路适于三相四线制低压供电系统中。若只有双回路单相照明电源,可按图中虚线连接后接上单相照明相线,另一根(零线)接在图中的零线上并另取一根接在负载上,工作原理同上,图中KM1、KM2、KM3为交流接触器,KM1、KM2、KM3的线圈工作电压为220V,KM3的动断触点为电容C2放电用,继电器K选用JRX-13F,线圈电压为18V。
