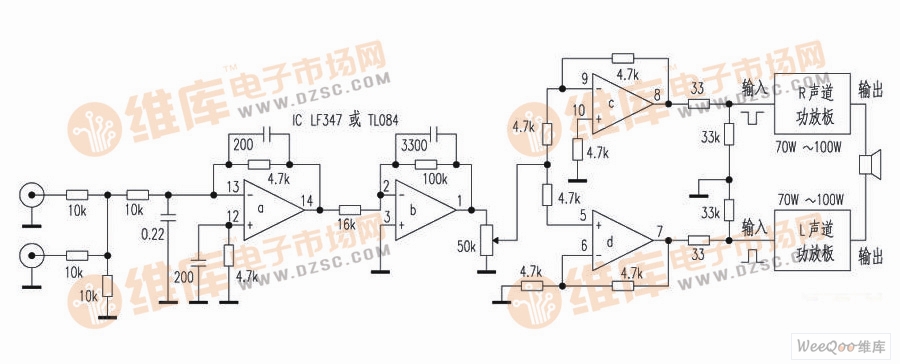

家庭影院必备一个有源超重低音音箱。推动超重低音的功放板，输出功率若能达到200w，则更能发出气势澎湃、震天动地的低频，因此一般都要用^l输出。本电路适合无论是用分立元件或集成电路的单声道功放，不改一个元件即可组成^l输出。原理非常简单，就是用两块lm3886或tda7294单声道功放板，利用运算放大器改变输入信号相位，一块输入正信号，另一块输入负信号，两块功放即组成^l电路，输出合成功率可达200w，电路见图。

用两个单功放板组成BTL重低音功放电路电路

运算放大器：
　　运算放大器（Operational Amplifier,简称OP、OPA、OPAMP）是一种直流耦合﹐差模（差动模式）输入、通常为单端输出的高增益电压放大器。在实际电路中，通常结合反馈网络和不同的反馈方式，共同组成某些功能和特性不同的模块，这些模块是各种电子电路中基本的环节。可见运放在电子电路中的应用之广。
