16进制输入键盘电路图

出处:wksqx时间:2011-04-15

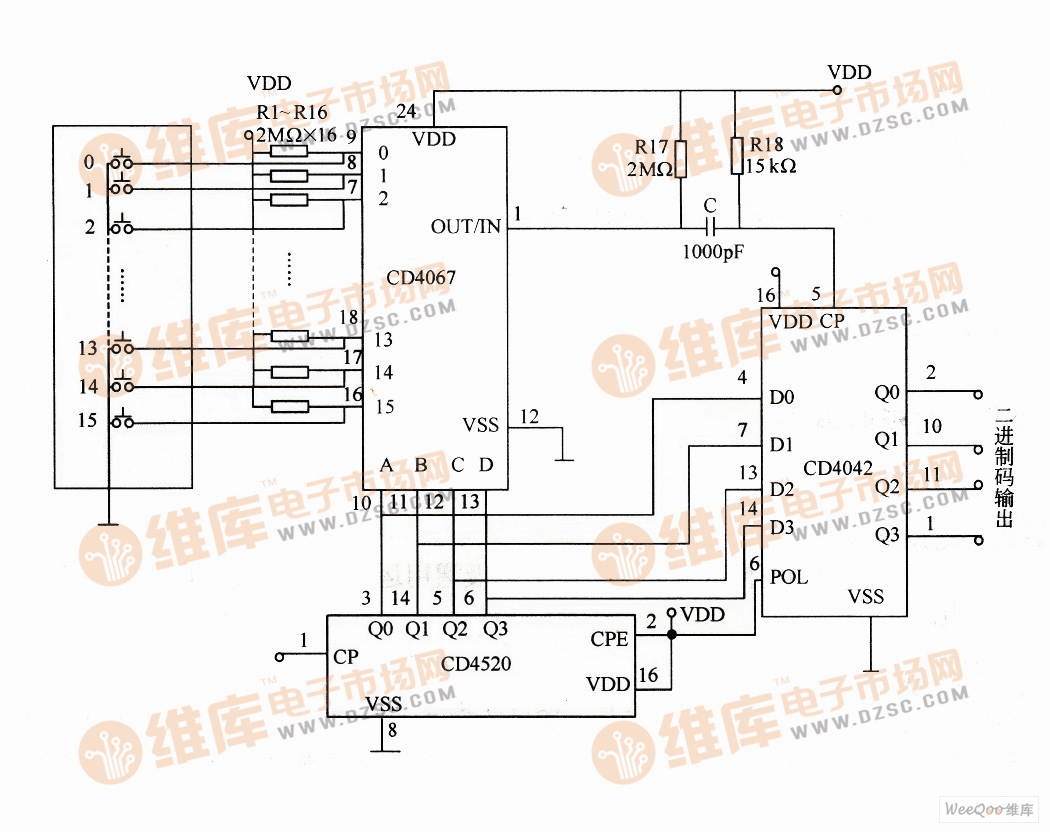

  如图所示是由单16路模拟开关CD4067、双4位二进制同步加计数器CD4520、四D锁存器CD4042以及键盘等构成的16进制输入键盘电路图,该电路可作为自动控制设备中的数据输入键盘使用。



16进制输入键盘电路

16进制输入键盘电路

  在电路图中,16个按键按钮分别与CD4067的16个输入端相连,假设按下其中任意一个,根据CD4067的地址输入端状态,与按下按钮对应的输入端I/O与输出公共端O/I接通。
  电路开始工作后,首先选定要按下的按钮,使对应输入端为低电平状态。当有时钟脉冲输入到16进制计数器CD4520中时,其输出分为两路,一路传输至CD4067的地址输入端A~D,用来使选定的输入端与公共输出端接通。另一路传输至锁存器CD4042,在CD4067公共输出端输出脉冲的作用下,将此时的二进制状态锁存下来。
