SANGMEI WD50-200W电源模块的自动电压跟踪功能典型应用电路图

出处:吴明诗时间:2011-04-06

  SANGMEI WD50-200W电源模块的一个主要特点就是支持自动电压跟踪控制,由施加参考电压在TRACK脚来实现。施加在TRACK脚上的电压和输出电压通过模块的低电压运算放大器进行实时误差比较放大,误差比较电压经下的电压缓冲后,直接控制PWM控制器的FB反馈电压。只要运放的输出响应足够快,就能保证SANGMEI WD50-200W的输出电压和TRACK电压精密跟随上下电的电压输出时序。

SANGMEI WD50-200W电源模块的自动电压跟踪功能典型应用电路

SANGMEI WD50-200W电源模块的自动电压跟踪功能典型应用电路

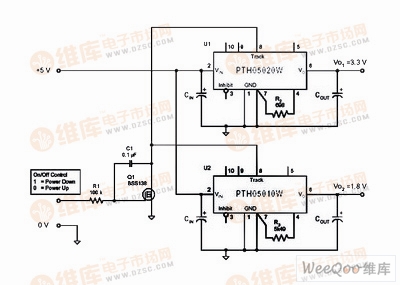

  自动电压跟踪功能典型应用电路如图6所示,2个模块的TRACK管脚一起连接到Q1的D级。系统上电时,控制电平为低电平,Q1关断,TRACK管脚电压上升,上下两块POLA模块的输出电压跟随TRACK脚电压同步上升。当模块达到各自的输出电压设定值时,电压自动跟踪完成,模块各自达到设定点,完成时序上电控制。当需要系统下电时,控制电平转为高电平,Q1导通,TRACK电压下降,模块输出跟踪下降。
