故障电流起因电路
故障电流的种类:
故障电流是指超过安全工作区的集电极或漏极电流。它可以由错误的控制或负载引起。
故障电流可通过以下机理导致功率半导体的损坏;1)由高功率损耗导致的热损坏;2)动态雪崩击穿;3)静态或动态的擎住效应;4)由过电流引起的过电压。
故障电流可进一步划分为过电流、短路电流及对地故障电流。
1.1 过电流特征:
1)集电极电流的di/dt低(取决于负载电感和驱动电压);2)故障电流通过直流母线形成回路;3)功率模块没有离开饱和区。
起因:
1)负载阻抗降低;2)逆变器控制出错。
1.2 短路电流特征:
1)集电极电流急剧上升;2)故障电流通过直流母线形成回路;3)功率模块脱离饱和区。
起因:

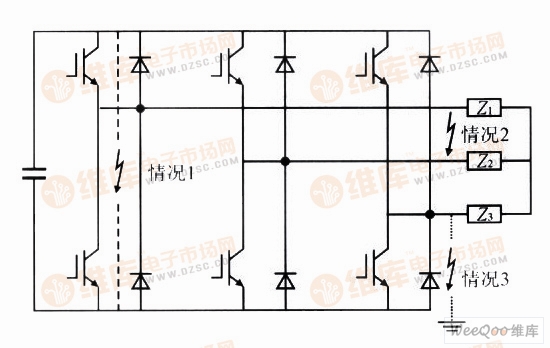

1)桥臂直通短路(图l中的情况1)一一由于功率模块失效而引起;一一由于错误的驱动信号而引起。
2)负载短路电流(图l中的情况2)一一由于绝缘失效而引起;一一由于人为的失误而引起(例如误接线)。
1.3 对地故障电流图中的情况3。
特征:
1)集电极电流的上升速度取决于接地电感和作用于回路的电压;2)对地故障电流不经过直流母线形成封闭回路;3)功率模块脱离饱和区与否取决于故障电流的大小。
起因:
由于绝缘的失效或人为的失误使带电导线和大地电位之间存在连接。
