电子蜡烛电路图

出处:computer00时间:2011-04-04

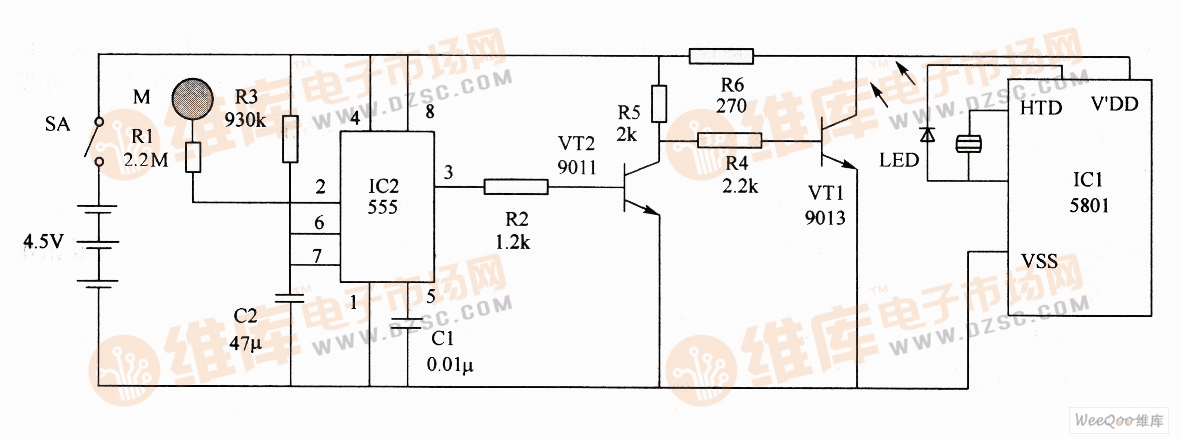

  如图所示是由555定时器、开关放大器、音乐集成电路等组成的电子蜡烛电路。该电路主要应用在生日聚会上,当触摸图中的M时,该电路就会奏出美妙的音乐。

电子蜡烛电路

电子蜡烛电路

  在图中,当SA闭合时,触摸金属片M,产生感应信号,加至555(IC2)的触发端,555(IC2)置位输出高电平处于暂稳状态。暂稳态时间由R3、C2决定。公式如下:td=1.1×R3×C2电路中两个三极管和电阻构成放大器。一般VT1处于饱和状态,放大器本身电压很小,不足以启动音乐芯片IC1。当触摸M时时,555置位输出高电平。这时启动VT2饱和导通,VT1截至。使IC1电压达到设定值,音乐芯片奏响,同时LED发光二极管闪烁发光。当555定时器暂稳态的时间到时,其复位输出低电平。相应的VT2截至,VT1饱和。电源断电,停止音乐奏响。音乐奏响的时间长短可通过改变R3、C2的大小来控制。如果想要长时间奏响,可以设置可变参数R3、C2。
