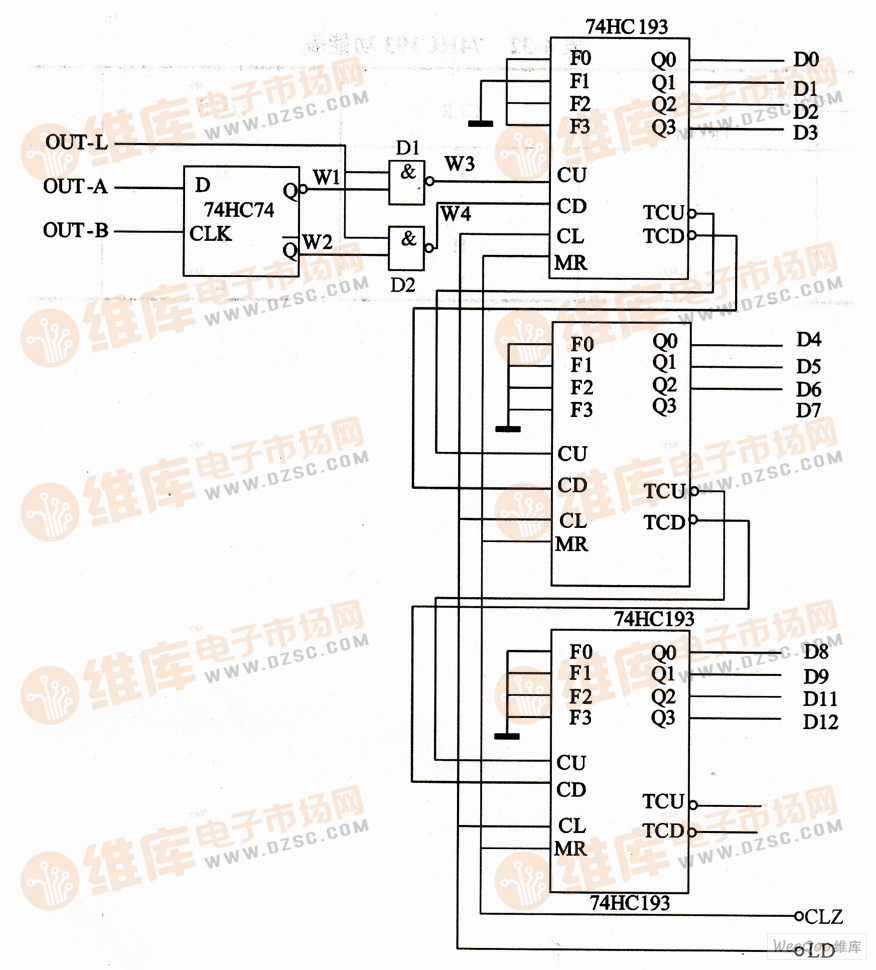

如图所示电路是由4位二进制同步加／减计数器74HC193、双上升沿D触发器74HC74以及四2输入端与非门74HC00等组成的光电编码器鉴相计数电路，该电路能对光电编码器输出的信号进行鉴相和双向计数。

光电编码计数电路

　　该电路包括鉴相电路和计数电路两部分，其中，鉴相电路由D触发器74HC74和2个与非门构成，计数器由三片74HC193构成。
　　当编码器开始沿顺时针方向旋转时，A、B通道的输出波形会产生一个90°的相位差，D触发器输出端Q输出高电平，计数脉冲通过D1加至74HC193的加计数时钟输入端，计数器开始进行加计数。当编码器开始沿逆时针方向旋转时，A、B通道的输出波形会产生一个-90°的相位差，D触发器输出端/Q输出高电平，计数脉冲通过D2至74HC193的减计数时钟输入端，计数器开始进行减计数。
