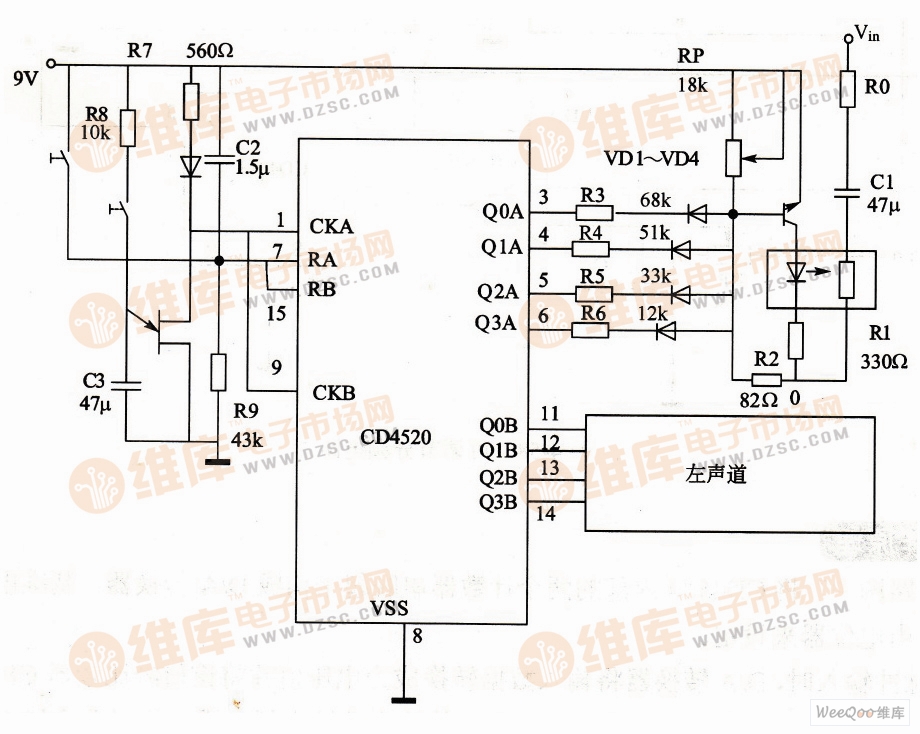

如图所示是由双二进制加计数器CD4520与光耦合器组成的键控式音量控制器电路，该电路简单易懂，制作方便，经常应用于日常生活中。

音量控制电路

　　在电路图中，计数器CD4520的输出端Q0A～Q3A接左声道，输出端Q0B～Q3B接右声道。
　　在本例中，只给出右声道的内部电路，左声道工作原理相同。
　　当有脉冲输入时，计数器得到脉冲信号开始计数，其输出端Q0A～Q3A分别输出使其与连接的二极管导通，从而使三极管也导通。由于所接电阻阻值不同，发光二极管的亮度有所区别。而发光二极管的亮度可以改变光耦合器中光敏电阻的阻值，从而达到控制音量的目的。
