利用NE555型时基集成电路构成的声控照明控制器典型电路如图所示。该控制器在有突发声响（例如拍手声）出现时可自动点亮照明灯具，且延时点亮一段时间后又能自动熄灭。它常用于夜间走廊、过道等领域的照明控制。

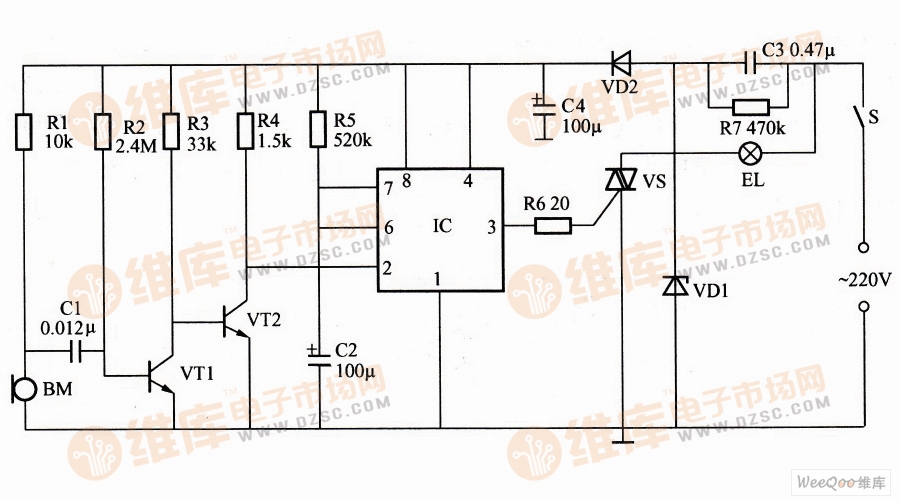

利用NE555构成的声控照明控制器电路

　　电路结构及主要元器件选择：
　　由图可知，该声控照明控制器由电源电路、声控电路和延时控制电路组成。其中，电源电路由电源开关S、降压元件C3、R7、稳压二极管VD1、整流二极管VD2和滤波电容C4组成。实际应用时，VD1常选用12V、1W稳压二极管，如IN4742型等。220V交流电通过降压、整流、稳压和滤波后形成稳定的12V直流电压给声控电路和延时控制电路供电。
　　声控电路由传声器BM、晶体管VT1、VT2及R2等偏置元件组成。实际应用时，BM常选用CRZ－29型驻极体传声器；VT1和VT2均选用S9013或3DG90l3型硅NPN晶体管。
　　延时控制电路由时基集成电路IC及定时元件R5、C2等外围元件、晶闸管VS组成。实际应用时，VS选用BCRIAM或3CTS1（1A、400V）型双向晶闸管；IC选用NE555型时基集成电路，该芯片与定时元件R5、C2等外围元件构成单稳态触发器。
　　工作原理:
　　电路通电后，当无突发声响时，NE555第2脚为高电平，单稳态触发器处于稳定状态，其第3脚输出低电平。使晶闸管VS处于截止状态，照明灯EL不亮。控制器处于待机状态。
　　当有突发声响出现时，该声音信号经BM转换成交变电压信号，经VT1、VT2两级放大后加至NE555第2脚。在信号的负半周时NE555内电路翻转，单稳态触发器由稳态变换为暂态，NE555第3脚输出高电平，使VS受触发而导通，EL被点亮。同时，C2经NE555第7脚内部放电电路快速放电后，＋12V电压又经R5对C2缓慢充电，使NE555第6脚电压不断上升。当该脚电压升至2／3VDD时，NE555复位，由暂态恢复为稳态，第3脚由高电平变换为低电平，使VS截止，EL熄灭。
