±5V模块稳压电源电路图

出处:ljxh401时间:2011-04-02

  模块稳压电源采用48V作为单端输人,而输出端则为双端对称的±5V电源电压。电路如图所示。

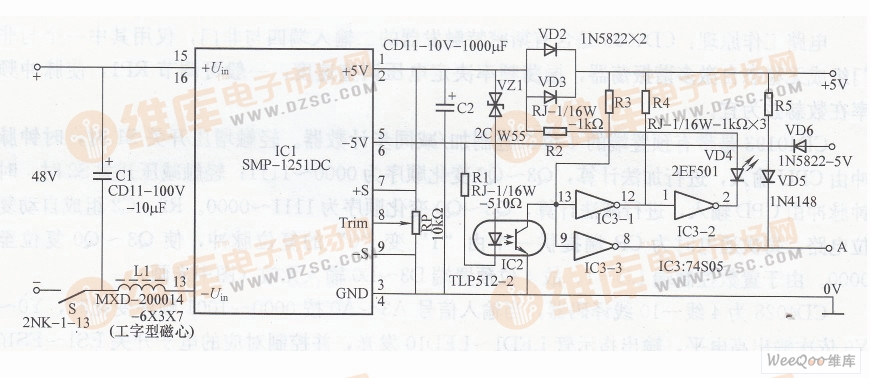

±5V模块稳压电源电路

±5V模块稳压电源电路

  电路工作原理:由C1、L1构成的输人滤波电路把本电源与输人电源之间的相互干扰降至。DC/DC模块IC1的内部不仅集启动电路、采样电路、基准电路、比较放大电路及调整电路于一体,而且还设置了输人过电压、欠电压保护系统,组成了道防止输入不正常对本电源影响的门锁,为本电源在输入变化时可靠、稳定地工作提供了保障。调整电位器RP可改变电源输出电压的大小,通过调整使正负电压相等,达到正负电压的对称。VD2、VD3为隔离二极管
  为了使负载免遭输出额定电压以外的电压击损,在该输出端设置了输出过电压保护电路,从而组成了第二道防止输出电压不正常时对负载影响的门锁。由稳压二极管VZ1、光电耦合器IC2和反相器IC3组成过电压保护电路占当输出电压大于等于5.5V时,VZ1击穿导通,IC3-1、IC3-2两级反相器输出低电平,发光二极管VD4发出红色告警信号;另一只反相器IC3-3的第8脚输出高电平,由A端发送给报警电路。根据实际情况可自行设计报警电路,如音乐报警、继电器控制报警及晶闸管控制报警。当IC1输出电压正常时,保护电路将自动恢复正常工作状态。
