高性能开关稳压电源电路图

出处:早红时间:2011-04-01

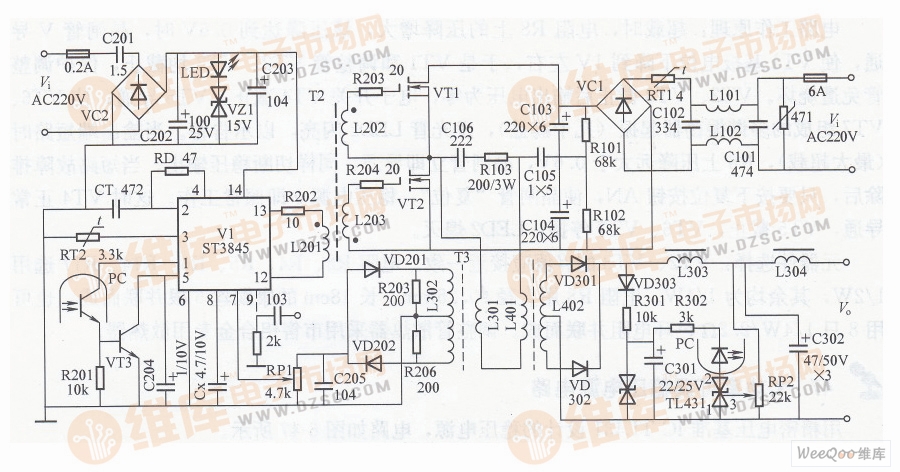

  采用新型脉宽调制集成块573845组成开关稳压电源,其电路如图所示。

高性能开关稳压电源电路

高性能开关稳压电源电路

  电路工作原理:该机为关桥式变换电路,市电一路经过C101、L101、L102、Cl02组成的共模滤波器消噪后,由VC1整流C103、C104滤波储能,作为主电源。R101、R102为均压电阻,RT1用以减小开机冲击电流。另一路市电经C201、VC2、LED、VZ1组成的限流降压整流稳压电路,在C203两端产生约18V电压,作为辅助电源供ST3845使用。CT、RT2、RD决定振荡频率,如图所示参数为40kHz。其中RD用于调整死区时间。芯片内部由第5脚向C204提供50μA恒流充电,随着其第5脚电压的升高,输出脚第13、12输出的脉宽由窄变宽实现慢启动。
  由VI第13脚和第12脚交替输出的矩型波信号,经推动变压器T2感应至L202、L203线圈两端并分别进入VT1、VT2的栅极,从而分别控制VT1、VT2通断。VT1导通时,C103通过VT1、L301、L401、C105放电;VT2导通时,C104通过C105、L401、L301、VT2放电。L401的交变电流通过T1感应到L402两端,经VD301、VD302整流,L303、C302、L304滤波后输出。
  稳压部分由精密稳压集成块TL431、光电耦合器PC等构成的反馈电路和以PC、VT3、C204、V1的第5脚等构成的压控脉宽调整电路共同组成。当Vo达到设定值时,即TL431的第3脚电压达到2.5V时,TL431由截止变为导通,光电耦合器PC流过电流,体内发光二极管发光,在PC二次产生对应的光敏电流,注人VT3基极,使C204放电,573845输出脚脉宽减小,从而达到稳压目的。
  该电路如图所示参数为600W,输出电压3~60V。
