550703是采用CMOS制作工艺、标准DIP-8封装的新型四路八模式专用灯控集成电路，芯片设有四路彩灯驱动输出端，可直接驱动晶闸管工作，且芯片内储8种彩灯变化模式，可通过功能选择端选择控制，芯片使用电源电压范围为2～5V。利用SS0703构成的四路八模式彩灯控制器典型电路，如图所示，该电路可用于圣诞树装饰灯、店铺门面装饰或家庭节日彩灯控制等领域。

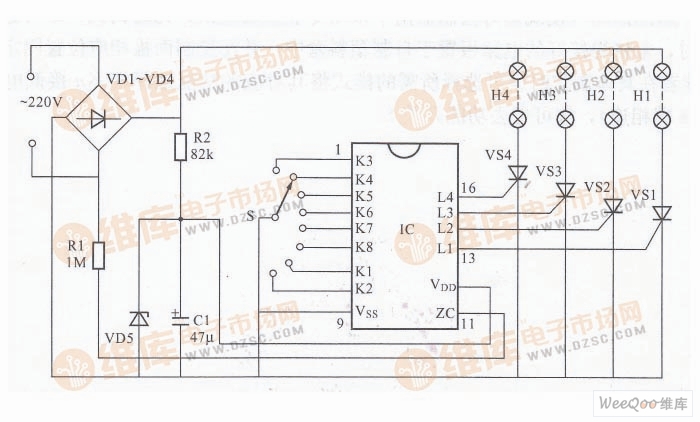

利用SS0703构成的四路八模式彩灯控制器电路

　　电路结构及主要元器件选择:
　　由图可知，该四路八模式彩灯控制器由电源电路、灯控电路和晶闸管控制电路组成。其中，电源电路由整流二极管VD1～VD4、降压电阻R2、稳压二极管VD5和滤波电容C1组成。实际应用时，VD1～VD4选用IN4007型硅整流二极管；VD5选用1／2W、4.7V稳压二极管、如UZ－4.7B型等。交流220V电压经VD1～VD4桥式整流后，一路直接供四路彩灯H1～H4用电；另一路再经R2降压限流、VD5稳压与C1滤波输出4.7V左右的直流电压供集成电路SS0703用电。
　　灯控电路由灯控集成电路IC及功能开关S等外围元件组成。实际应用时，IC选用四路八模式专用灯控集成电路；S选用1×8旋转式小开关。
　　晶闸管控制电路由晶闸管VS1～VS4和彩灯串H1～H4组成。实际应用时，VS1～VS4选用MCR100-8、ZN6565型等小型塑封单向晶闸管；H1～H4可用市售彩灯串或自制，每路灯串功率应不大于100W。
　　工作原理:
　　电路通电后，集成电路SS0703的灯控输出端L1～L4（第13～16脚）输出的触发脉冲直接加至晶闸管VS1～VS4的控制极，使彩灯串H1～H4按芯片内部预定程序闪亮。另外，SS0703有8个功能选择端K1～K8，来进行段位选择（均低电平有效）。每个段位代表一种彩灯循环模式，具体为：
　　段K1：自动变换各种模式，即从第二段K2到第七段K7自动变化；第二段K2：波浪式前进、后退自动变换，有2种速度；第三段K3：双灯跑马式自动变换，有4种速度；第四段K4：单灯渐明渐暗自动变换，有3种速度变换；第五段K5：星星闪烁带跑马前进及后退，自动变换；第六段K6：四灯同时渐明渐暗自动变换，有3种变换速度；第七段K7：星星闪烁自动变换；第八段K8：灯串全亮不闪（用来检查灯串电珠的好坏）。
