基于MC1452的声控变色彩灯控制器电路图

出处:xiazhijpen时间:2011-03-30

  MC1452是采用CMOS制作工艺、标准DIP-16封装的双二进制加法计数器集成电路。利用MC1452构成的声控变色彩灯控制器典型电路如图所示。该电路能使彩灯随着音乐的节奏不断变换灯光颜色,常用于歌舞厅和文娱晚会的灯光装饰等领域。

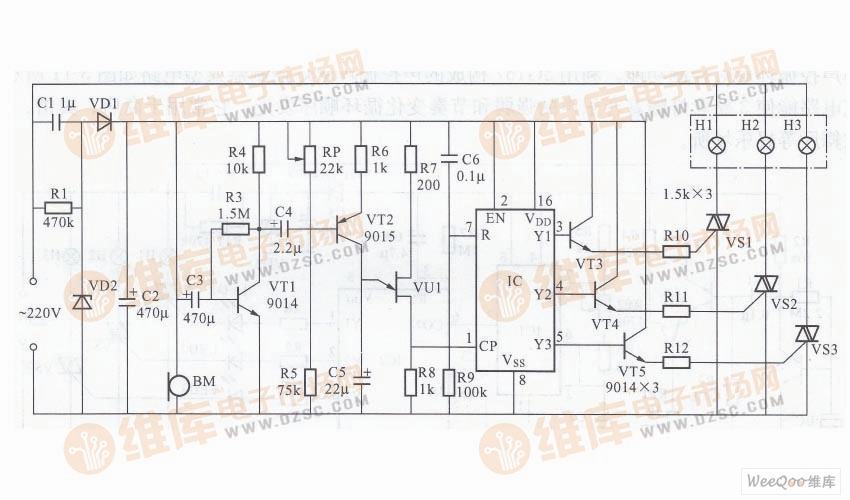

基于MC1452的声控变色彩灯控制器电路

利用MC1452构成的声控变色彩灯控制器电路

  电路结构及主要元器件选择:
  由图可知,该声控变色彩灯控制器由电源电路、声控电路、压控振荡器、灯控电路和晶闸管控制电路组成。其中,电源电路由降压元件R1、C1、整流二极管VD1、稳压二极管VD2和滤波电容C2组成。实际应用时,VD1选用IN4007型硅整流二极管;VD2常选用1W、12V稳压二极管,如IN4742A型等。交流220V电压经降压、整流、稳压和滤波后形成稳定的直流+12V左右电压给声控电路和压控振荡器供电。此外,交流220V电压直接给晶闸管控制电路供电。
  声控电路由传声器BM、晶体管VT1及其偏置电路组成。实际应用时,BM选用高灵敏度驻极体电容话筒,如CRZ2-113F型等;VT1选用59014或3DG8型硅NPN晶体管。
  压控振荡器由晶体管VT2、单结晶体管VU1、电位器RP、电阻R5~R8、耦合电容C4及旁路电容C5组成。实际应用时,VT2选用59015或C855O型硅PNP晶体管;VU1选用BT31型单结晶体管;RP选用小型电位器或可变电阻器。
  灯控电路由集成电路IC及电阻器R7~R9、电容器C6等外围元件组成。实际应用时,IC选用MC1452或CC4520、CD45⒛、TP4520型双二进制加法计数器集成电路。
  晶闸管控制电路由晶体管VT3~VT5、双向晶闸管VS1~VS3和彩灯H1~H3组成。实际应用时,VT3~VT5选用S9014或3DG8型硅NPN晶体管;VS1~VS3选用3CT系列的6A、400V双向晶闸管,要求每路彩灯功率在150W以下;H1~H3选用10~150W的彩色灯泡,H1为红色,H2为绿色,H3为蓝色。
  工作原理:
  电路通电后,BM将外界声音信号转换为电信号,该电信号经VT1放大后送人压控振荡器,使其振荡工作,VU1为MC1452提供与音乐节奏及强弱同步变化的计数脉冲。MCl452在计数脉冲作用下,其Y1~Y3输出端输出变化的控制信号,通过控制VT3~VT5和VS1~VS3的导通与截止,来控制3路彩灯H1~H3的亮与灭,从而形成各种合成灯光效果。
