如图所示是由7位二进制串行计数器／分频器CD4024、双D触发器CD4013、六反相器CD4069、四2输入端或门CD4071以及四2输入端或非门CD4001等组成的脉冲延迟控制器电路图，通过该电路可以得到不同的延时时间，主要用于自动控制中的延时设备。

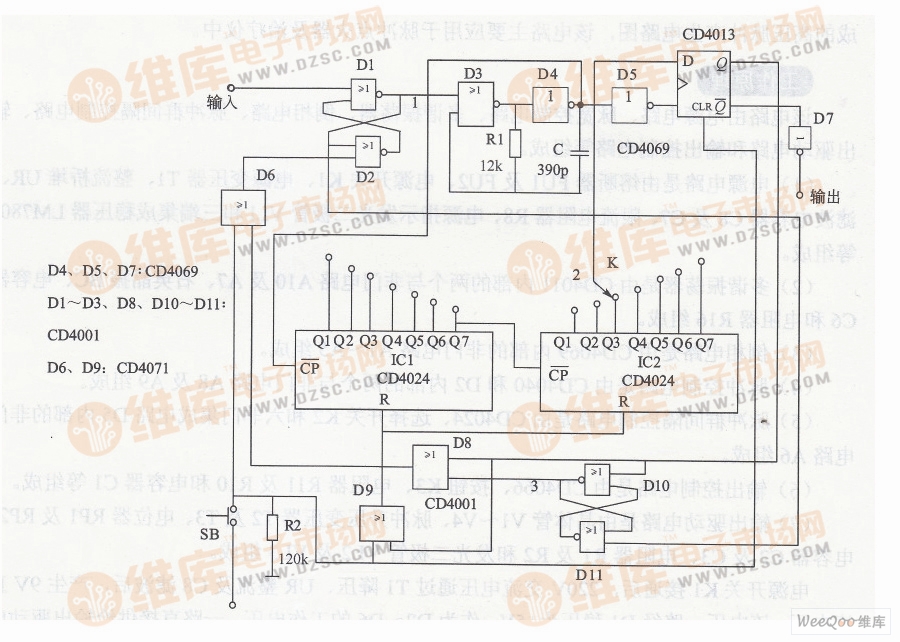

延迟控制电路图

　　在电路图中，D10与D11组成个RS触发器，D1与D2组成第二个RS触发器，D3与D4组成键控多谐振荡器，用来产生方波脉冲信号。
　　当电路开始工作时，按下按键按钮SB，CD40l3和CD4024的复位端R均为高电平状态，CD4024复位清零，输出端全为低电平。此时2点也为低电平状态，而1、3点经两个RS触发器翻转后为高电平状态，振荡器停止工作。
　　当断开SB后，CD4024和CD40l3从复位状态恢复过来，开始工作。假设从输入端向电路中输入一个正脉冲，该脉冲经第二个RS触发器后翻转成低电平使振荡器开始工作，产生方波脉冲，一路加至IC1的CP端，另一路经反相器后加至CD40l3的CP端。当输入／个脉冲时，CD4024的输出端Q，+1会输出高电平。当再次输入一个脉冲时，IC2的输出端使CD4013的输出端Q也为高电平状态。经过D9反相后使CD4024清零。同时，个RS触发器的3点也翻转为低电平。因此当输入第2n+2挖个脉冲时，第二个RS触发器复位，振荡器停止工作，产生延迟。
