4路音源转换电路图

出处:yueyue1026时间:2011-03-29

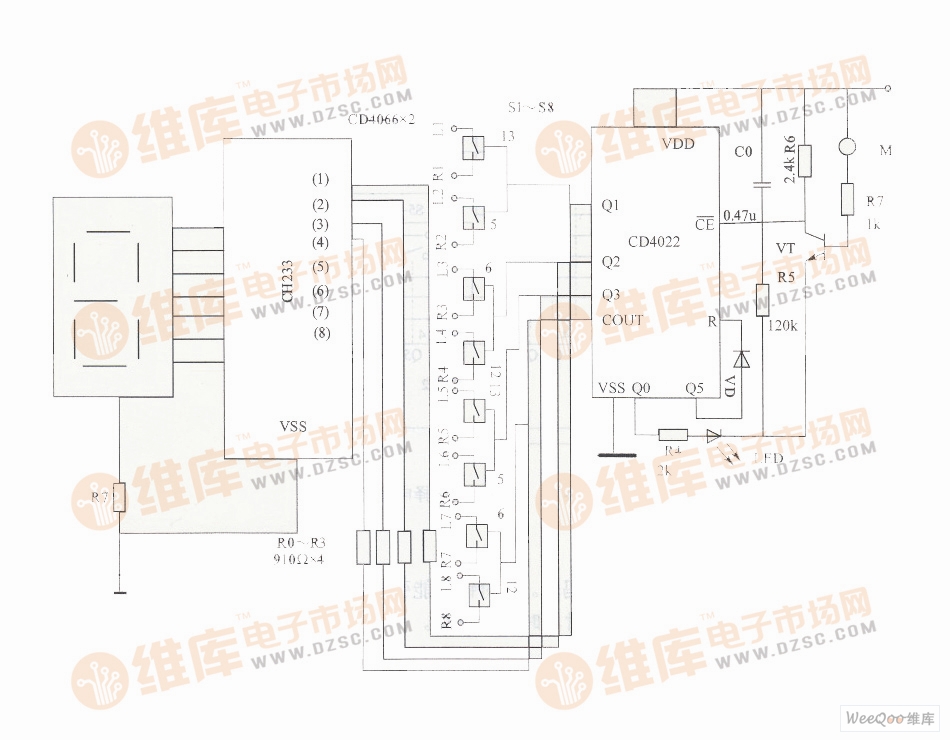

  如图所示是由八进制计数器/分频器CD4022、模拟开关CD4066和8通道指示专用集成电路CH233等组成的触摸式4路音源转换电路图。该电路能用于音响设备中的音源转换功能。

4路音源转换电路图

4路音源转换电路图

  该电路包括输入电路、4路开关控制器和4路音源转换开关三部分组成。其中输入电路由触摸片M和晶体管VT组成。
  接通电源后,产生一个复位脉冲使计数器CD4022复位清零,此时它的输出端Q0输出高电平,该高电平使LED发光,表明电路处于工作状态。
  当人手触摸到金属片M时,三极管VT导通,其集电极产生一个下降沿脉冲,该脉冲加至CD4022的CE端,输出端Q1跳变为高电平,模拟开关S1、S2接通,通道音源的R声道和L声道被接入放大器的输入端。
  第二次用手触摸金属片M时,又产生一个下降沿脉冲输入到计数器,使计数器的输出端Q2输出高电平,模拟开关S3、S4接通,第二通道音源的R声道和L声道被接入放大器的输入端。触摸三、四次工作原理相同。
  当第五次用手触摸金属片M时,输出端Q5输出的高电平通过二极管VD加至复位端R,此时计数器复位,输出端Q0重新输出高电平。
