这款稳压电源具有8挡触摸互锁输出：即＋3V、＋4.5V、＋5V、＋6V、＋7.5V、＋9V、＋12V和15V。由于采用了五端稳压器L200，其输出电流达2A，且输出电流可调控。电路如图所不。

触摸可调程控电源电路

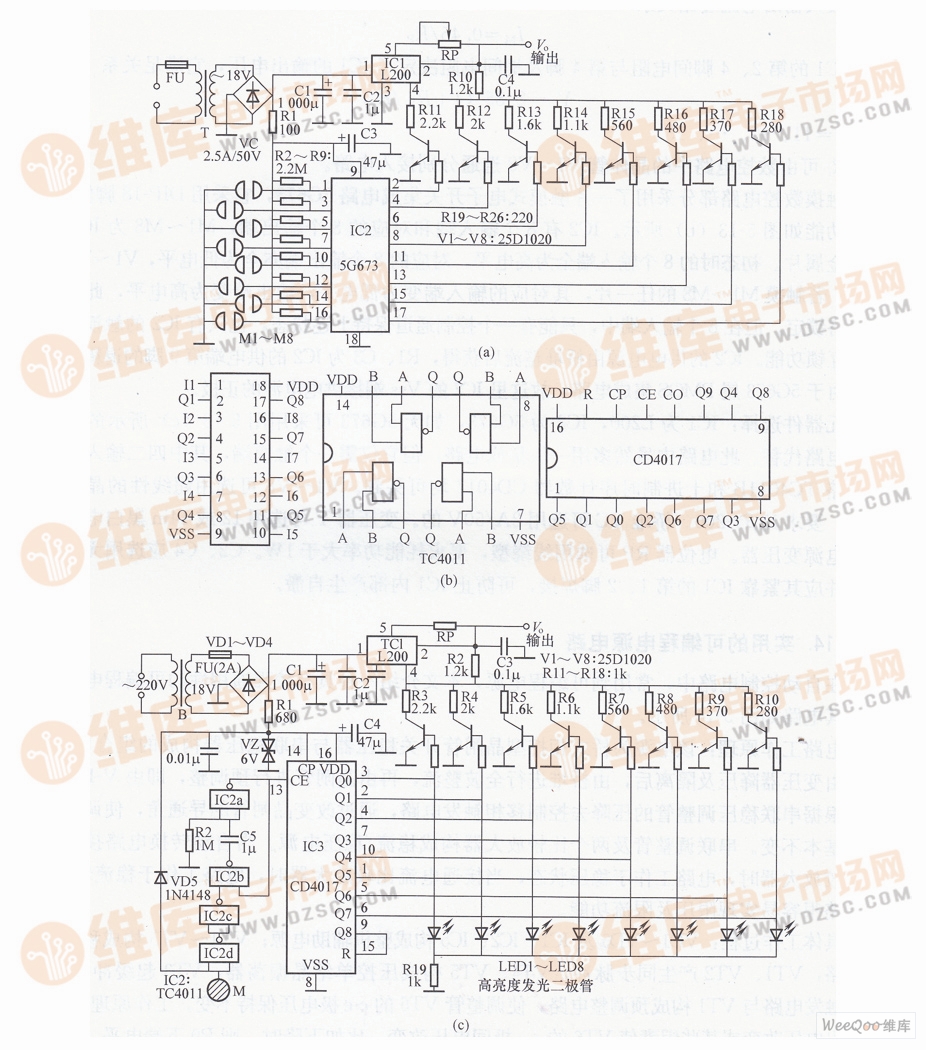

　　图（a）为触摸式互锁程控电源的电路原理图，它主要由稳压电路和触摸数控电路两部分组成。稳压电路以五端单片集成稳压器IC1 L200为中心。市电被电源变压器T降压为18V，再经桥堆VC进行全波整流、C1滤波后的非稳定电压输人IC1的第1脚，其第5脚输出稳定直流电。在IC1的第5和第2脚之间的电阻RP决定了输出电流，调节RP可使输出电流遵循关系

的第2、4脚间电阻与第4脚及地间电阻决定了IC1的输出电压，它满足关系饩

其中i＝11、12、…、18。
　　Ri可由数控电路中的晶体管V1～V8选通分别接人电路。
　　触摸数控电路部分采用了一片触摸式电子开关集成电路5G673，它采用DIP-18脚塑封，引脚功能如图（b）所示。IC2有8个输入端和对应的8个输出端，M1～M8为IC2的触摸金属片。初态时的8个输入端全为高电平，对应的8个输出端亦全为低电平，VI～Ⅶ均截止；若触摸M1～M18的任一片，其对应的输入端变为低电平，输出端变为高电平，此时的状态将锁定。但在8个输入端中，只能有一个控制通道保持上述状态，也只有IC2的触摸控制具有互锁功能。IC2的供电电源由桥堆整流后获得，R1、C3为IC2的供电端第9脚的退耦阻容件。由于5G673属PMOS集成电路，故这里IC2的Vss端接供电电源的正极。
　　元器件选择：IC1为L200，IC2为5G673，如无5G673可采用图（c）所示的触摸数控电路代替。此电路中虽然多用一块集成电路，但它仅需一个触摸端，其中四二输人与非门电路TC4O11B和十进制时序计数器CD4017均可买到。V1～V8可选用超线性的晶体管9014，要求其β＞2OO。桥堆VC可选用2A／50V的。变压器T可选用12或14in黑白电视机中的电源变压器。电位器RP可选用线绕型，要求耗能功率大于lW。C2、C4应选用无感电容，并应其紧靠IC1的第1、2脚焊接，可防止IC1内部产生自激。
