功放正反向检波原理

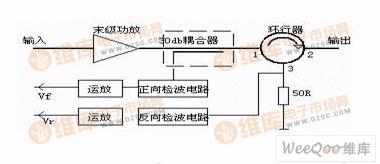

功放正反向检波原理图

  该部分采用Agilent 公司的HSMP-3814 低失真PIN二极管, 偏置和控制电压分别确定为VCc=5v,0≤Valc≤5v。R1=R2=510Ω,R3=R4=4.7KΩ,R5=51Ω,L1=L2=L3=33nh,C1=C2=47p。 R1 、R2 作为D2 、D3 的偏压回路,为了减少插入损耗,就必须使R1 、R2 的值足够大,但这样一来就要求控制电压比较高。因为频带要求不是特别宽,可在R1 、R2 和主传输线之间加一电感L1,L2来减小插入损耗。R3,R4,R5 作为二极管的匹配电阻,适当选择其参数,可在大的动态衰减范围内为串联和旁路二极管提供正确的偏置与分流,使整个网络获得较好的阻抗匹配,如图所示。
