有源电力滤波器的构成电路图

出处:likezk时间:2011-03-23

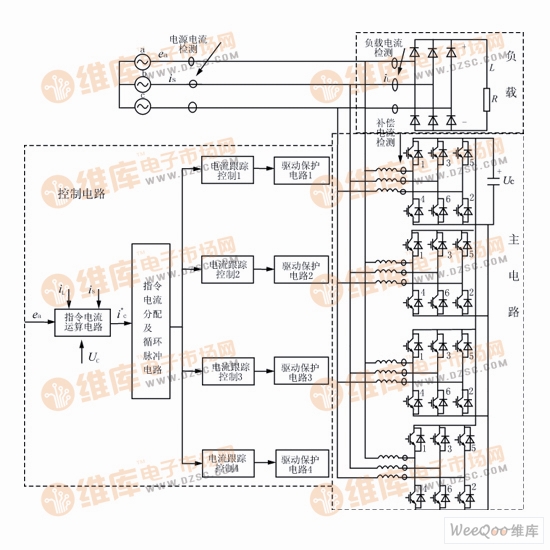

  有源电力滤波器的主电路及控制电路原理图如图所示。其中主电路由四组PWM变流器并联组成。四组PWM变流器的直流侧并联在一起,公用一组直流电容器。它们的交流侧与负载谐波源并联连接。工作时,各组PWM变流器根据控制电路计算的谐波指令电流,通过各自的电流跟踪环节控制,产生各自的谐波补偿电流,相加后以抵消谐波源负载电流中的谐波成分,使流入电源侧的电源电流为不含谐波的正弦基波电流。

有源电力滤波器的构成电路

有源电力滤波器的构成电路
