车灯控制系统中的主节点同时也是CAN/LIN网关，负责将LIN总线数据传输到CAN总线上，GZ60的一个CAN通道用来提供与CAN总线的接口。CAN总线收发器选用Freescale公司的MC33388。该收发器支持的CAN速率为125Kb/s，在睡眠模式下，功耗很小。CAN模块的硬件电路如图所示。

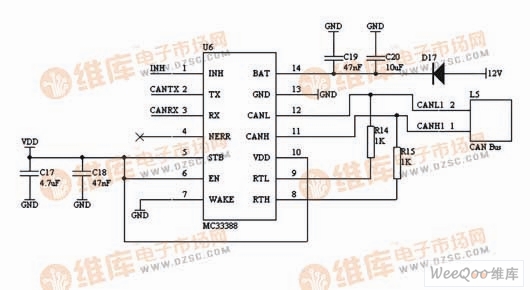

基于MC33388的接口电路
