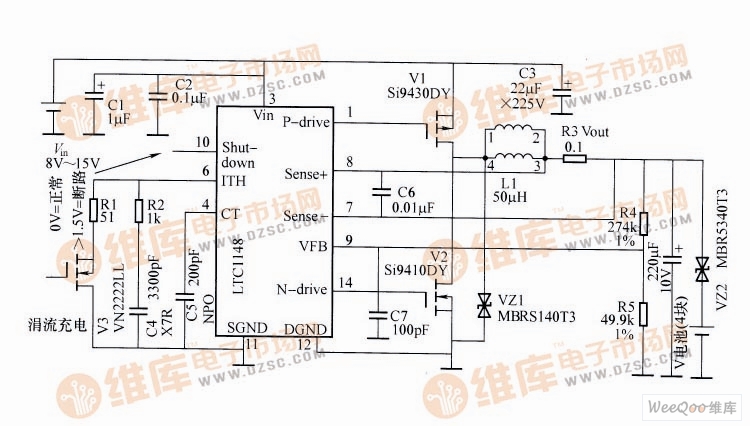

此电路能在1．3A电流下给4块NiCd电池快速充电，或在100mA涓流下充电，其效率高于90％，电路如图所示。

高效镍镉电池充电器电路

　　电路工作原理：由图可知，ITC1148是一个同步开关调节控制器，它应用一种恒定停止时间电流型结构驱动外互补功率MOS场管。当LTC1148的“Pdrive（驱动）”输出使VI的栅极变为低电位时，P型沟道MODFET导通，电感器L1的一边与输入电压相接，充电电流经V1、电感后进人电池。在“P-驱动”脚处于高电位时，V1截止，然后V1漏极电压下降使钳位二极管正向偏置。在LTC1148的内电路判定P通道完全截止后，二极管才导通，同时M－驱动输出转为高电位，V2导通，VZ1又断路，使电感器电流流过N型沟道MOSFET，而不是二极管，所以效率增加。
　　在快速充电期间，电阻分压电路（R4和R5）使LTC1148的反馈脚（VFB）电压降到1.25V以下，这样LTC1148可在输出电流下工作。电阻器R3为100mΩ，通过电流约为1.3A（30mV／R3≈1.3A）。
　　由于双速率充电管V3控制，它能触发快速充电和涓流充电，保持高效。涓流充电由电阻器R1调节。
