镍镉（NiCd）电池的充电不能过度，必须控制充电电流，而且在太阳能电池供电不充足的情况下，充电电路不能成为电池的负载。该电路可以提供不发光下的固定充电电流，并且当太阳能板的输出电压降为4V时，自动切断充电电路。其电路如图所示。

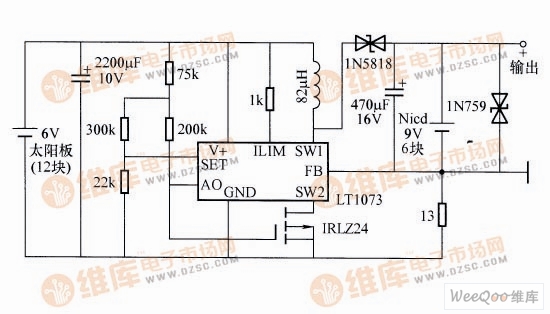

太阳能充电器电路（一）

　　电路工作原理：图中的太阳能板提供6V电压，LT1073经由13Ω电阻检测充电电流，在镍镉电池中维持16mA 的固定充电电流。LT1073内的低电压测定器在太阳能板的输出电压降到4V时，将关断充电电路；而当输出升到5V以上，LT1073正常工作，对电池进行充电。
