此充电器电路的功率器件工作在开关状态，高效、节电、可靠。在充电过程中，先大电流恒流充电，充电后期能自动转人小电流恒压充电，整个充电过程自动完成。电路如图所示。

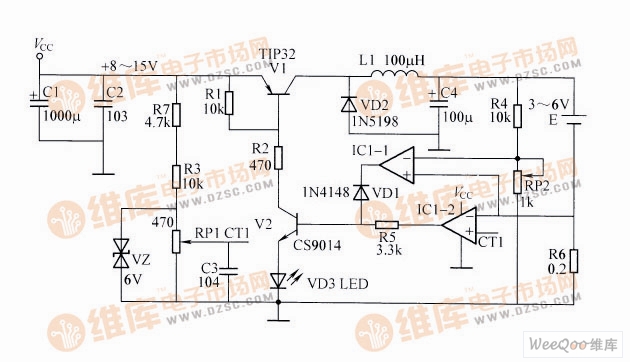

开关式恒流充电器电路

　　电路工作原理：电路结构可分为基准电源、斩波式开关电源电路、充电电压值检测控制电路第3部分。基准电源电路主要由R7及稳压管VZ组成。稳压后的＋6V的直流电压经R3、RP1分压后送IC1-2的同相输人端。调整RP1可调整CT1电位，对整个电路功能来说，即是调整恒流充电电流的大小。
　　由V1、L1、VD2、R6、IC2 1、V2、R2等组成能对电流监控的典型斩波式开关电源。R6负责对充电电流强度的检测，当其两端的瞬间电压接近CT1点电位时，IC1-2、V2、Ll、VD2等器件组成的斩波电路即会工作于开关状态。此时，充电电流在R6上形成的电压信号能控制开关管V1输出信号的占空比，从而起到稳定充电电流作用。
　　充电电压值的检测控制电路由R4、RP2、IC1-1、VD1等元件组成。当充电电压升高，IC1-1反相输入端电位临界于同相输入端电位时，IC1-1就会断续地输出低电平，可控制V1、V2管的开关，此时，电路进人涓流充电状态。
　　元器件的选择：VD1用6V的硅稳压管，其温度系数接近0；开关管选用TIP32可使充电电流达800mA以上，如要加大充电电流，可选用其他放大倍数较大的大功率PNP管；电路对运算放大器的要求并不高，LM358即可满足要求。其他元件无特殊要求。
