基于ATX的电源电路

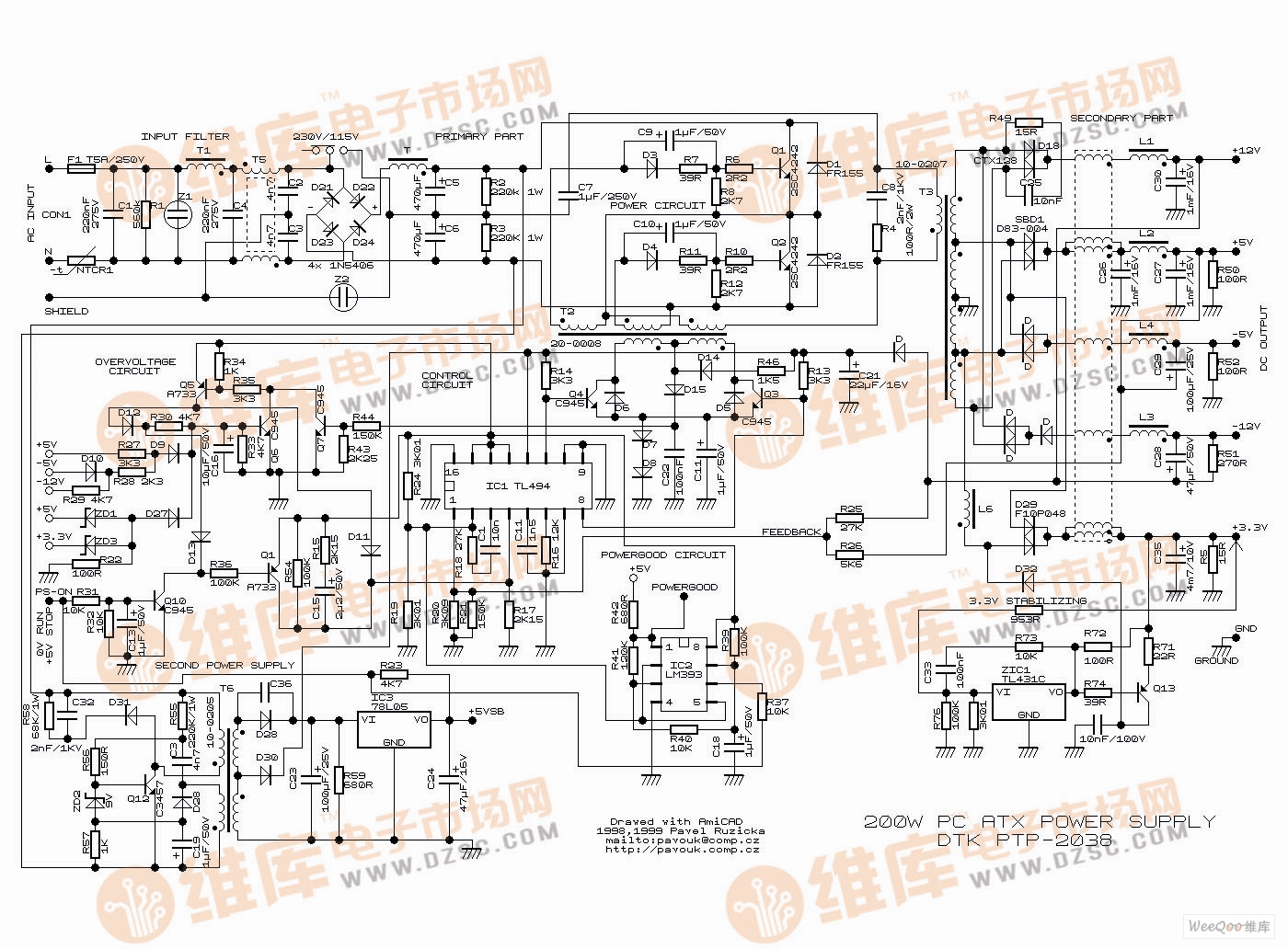

　　ATX电源电路结构较复杂，各部分电路不但在功能上相互配合、相互渗透，且各电路参数设置非常严格，稍有不当则电路不能正常工作。其主电路原理图见上图，从图中可以看出，整个电路可以分成两大部分：一部分为从电源输入到开关变压器T3之前的电路(包括辅助电源的原边电路)，该部分电路和交流220V电压直接相连，触及会受到电击，称为高压侧电路；另一部分为开关变压器T3以后的电路，不和交流220V直接相连，称为低压侧电路。二者通过C2、C3、高压瓷片电容构成回路，以消除静电干扰。其原理方框图见下图，从图中可以看出整机电路由交流输入回路、整流滤波电路、推挽开关电路、辅助开关电源、PWM脉宽调制电路、PS-ON控制电路、保护电路、输出电路和PW-OK信号形成电路组成。弄清各部分电路的工作原理及相互关系对我们维修判断故障是很有用处的。
