开关型超宽电源自动稳压器电路

出处:duanhong时间:2011-03-14

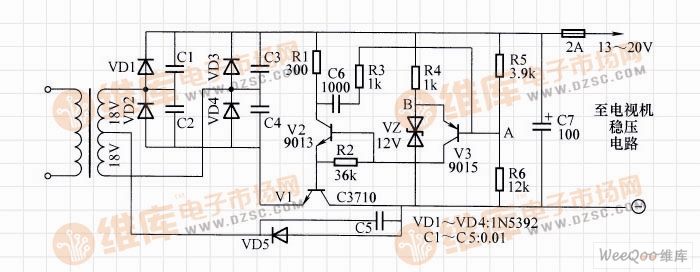

  本稳压器低成本,是一款加装使用都方便的机内开关型黑白电视机超宽电源自动稳压器,适应电压范围100~240V,其电路如图所示。

开关型超宽电源自动稳压器电路

开关型超宽电源自动稳压器电路

  开关型超宽电源自动稳压器电路电路的工作原理:当照明电压(市电)降低时,经变压器再次整流使输出的电压也降低。当本稳压器正负输出端电压低于15V时,R4和稳压管VZ连接点B的电压(12V)高于R5和R6连接点A的电压(UA≤11.3V),即当V3发射极电压高于基极电压0.74V时,则V3导通。V3集电极输出电流经V2放大,推动V1使其导通,整流电路处于桥式整流状态。此时则稳压板输出端电压升高(但此状态下不会超过15V),当升高到15V时,A点电:压回升。当A点电压UA≥11.3V时,V3截止,V2、V1均不导通,整流电路只有VD1、VD3及VD5参与工作,处于全波整流状态。
  综上所述,该稳压电路关键在于电压较高时,电路为全波整流输出(电压20V),电压偏低时为桥式整流输出(电压15V)。这两种状态相辅相成,实现电压的自动调控。
  为了实现自动调控时减小V1在照明电压约150V时发热的功耗,增设了电阻R3、电容C6。电压偏低时,在V3的导通过程中,会引起V2集电极电压降低;反馈作用之后加速了V3、V2的导通,同时进一步使V1饱和导通(相当于集电极和发射极短路)。当A点电压高于11.3V时,该振荡过程停止,仍保证本稳压器输出的稳定性,实质上就构成了一个无电感的调频调宽型开关稳压器,大大减小了V1的热功耗。
  元器件选择:为实现理想的低电压工作,V1选择了大电流、低饱和压降及频率特件好的三极管C371O,参数为:80V、12A、80MHz,实际测试:Ic=1.5A、In=65mA时,V仅为0.06V(约为二极管压降0.6V的1/10)。另外电源变压器采用双18优质变压器经实测,改装后的熊猫(TA7611、7242、7243三片机)、金利普(μPC1388、1353、1031三片机)等黑白电视机在输人70~80V电压时,仍能得到稳定的图像。
