节能型自动稳压器电路

出处:z_no1时间:2011-03-14

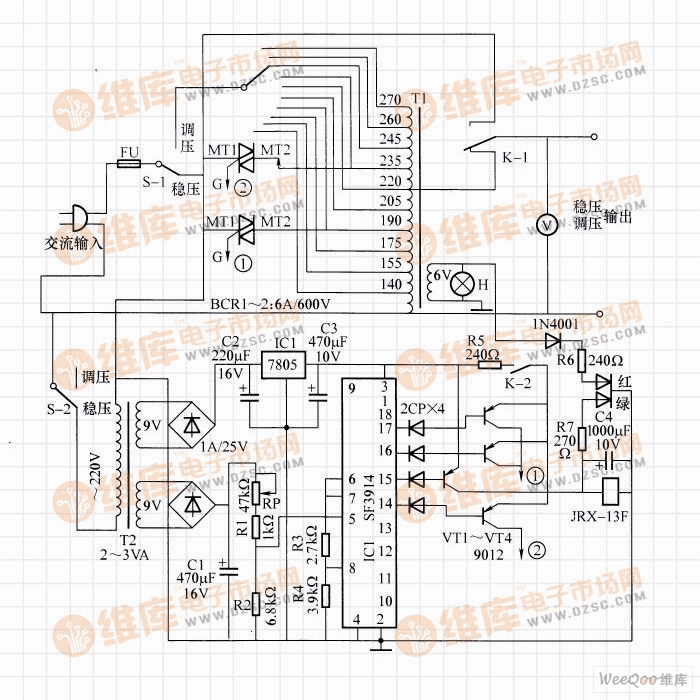

  节能型自动稳压器的电路如图所示。

节能型自动稳压器电路

节能型自动稳压器电路

  电路工作原理:由图可知,当S置于“稳压”时,交流输人电压由小功率辅助变压器T2降压,输出两组9V交流电。此两组交流电一组整流后经5V稳压作为SF3914和继电器K的工作电源;另一组经整流作为检测信号,单独输入SF3914的第5脚,当市电电压变化时,第5脚的输出跟着变化。SF3914根据其变化按规律驱动双向晶闸管或继电器工作,并自动对输出电压进行调整,或决定稳压器是否接入。电路中使用双9V电源接入K-2动断触点和C4,都是为了使稳压器在电压调整到临界点时的工作时更可靠。
  元器件选择:该稳压器只使用两个双向晶间管,Tl用现成的调压变压器。电路的调整很简单,调整RP使输人电压在200~235V区间,K能吸合即可。其他元器件按图标示选用即可。
