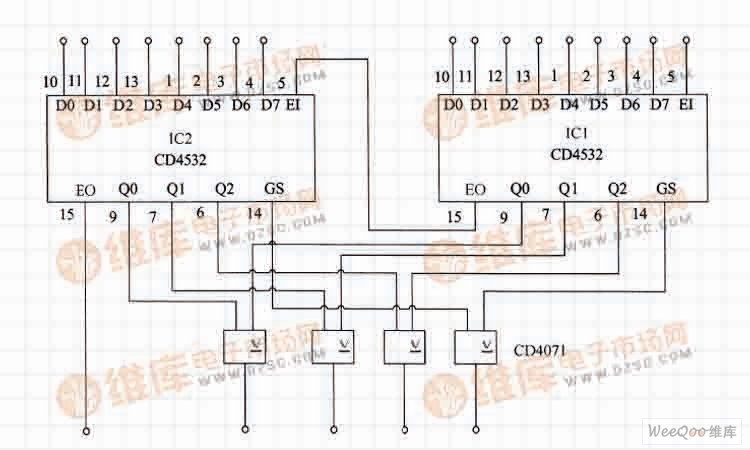

如图所示是由8位优先编码器CD4532和四2输入端或门CD4071等组成的16级优先编码电路，该电路主要用于数字系统中。

16级优先编码电路

　　在电路图中，由两片CD4532和或门CD4071组合连接成16级编码器。IC1作为高位编码器，IC2作为低位编码器。其中高位编码器的允许输出端EO连接到低位编码器的允许输入端EI。
　　当IC1的任一输入端有信号输入时，它的EO输出低电平，而IC2的El端输入也为低电平，此时IC2不工作，开始对高位编码器的输入信号进行编码。当IC1的任一输入端都没有信号输入时，它的EO输出高电平，而IC2的El端输入也为高电平，此时IC2正常工作，可以进行编码。
