由四异或非门CD4077构成的同步信号自动发生电路

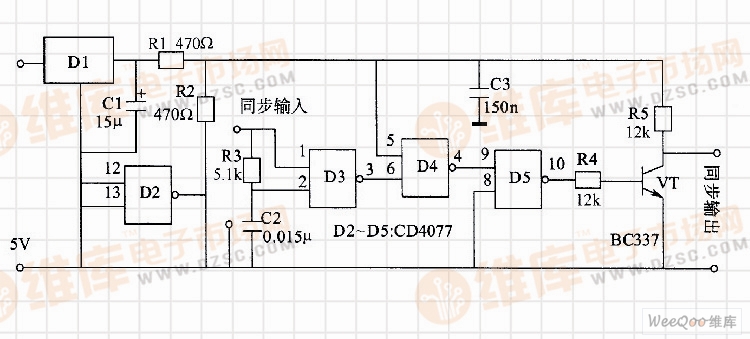

　　如图所示是由四异或非门CD4077构成的同步信号自动发生器电路，该电路无论输入信号是负极性还是正极性，都能产生负向同步脉冲，可作为图像采集、传输中的同步信号接口电路。
    同步信号发生电路不论输入信号是正极性还是负极性，都会产生负向的同步脉冲。
　　从图中可以看到，加在电阻R1和R2上的5V电压被分压成2.5V，这样就使得电路不必放大输入信号。在D3输入端上的R3、C2，能在外加同步脉冲时保持第2引脚始终为高电平。
　　当输入为负脉冲时，困为负同步脉冲很窄，不能促使电容C2放点到门限电压之下，因此，脉冲不反相。当输入为正脉冲时，引脚2的电平无法升高，输入被反相，也产生负同步脉冲。
