LM3551驱动单只LED的闪光灯电路

出处：hxiang1012时间：2011-03-01

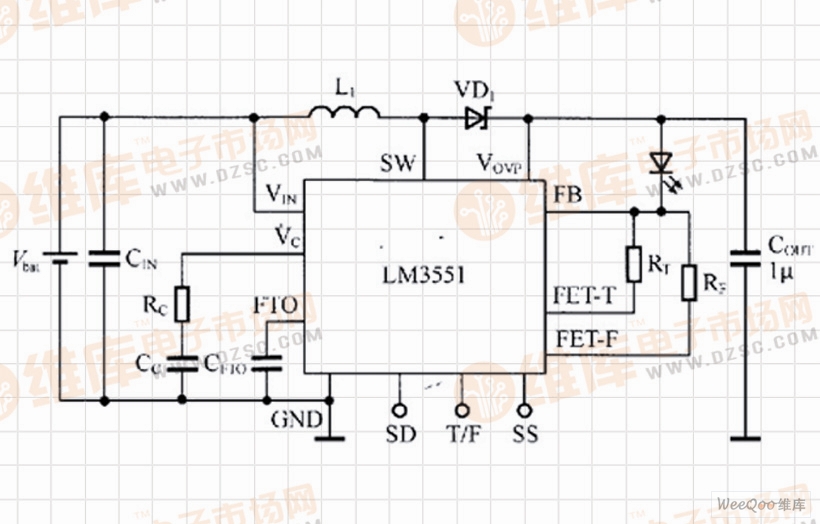

　　采用LM3551驱动单只LED的闪光灯电路如图所示。该驱动电路的输入电压为2.7～5.5V，驱动电流可达1A。LM3551采用4mm×4mm的LLP14封装，在1.25MHz的固定频率工作，具有过电压保护、可编程软启动与浪涌电路限制、闪光灯超时保护及独立的电筒／闪光灯停机模式等功能。该电路所驱动的大功率白光LED可作为可拍照手机、PDA兼相机、数字相机等的闪光灯。

LM3551驱动单只LED的闪光灯电路

采用LM3551驱动单只LED的闪光灯电路
