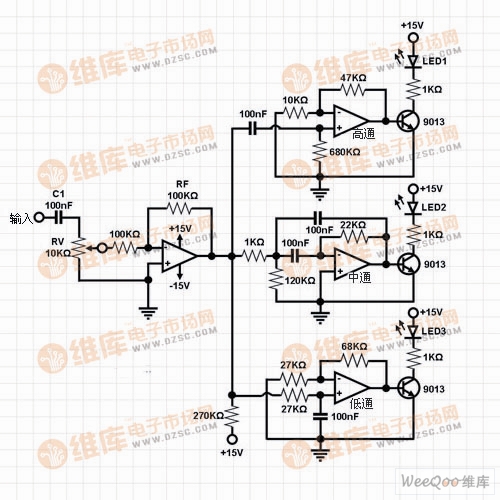

一简单的声光转换器电路图(如音频信号来自一个CD播放机扬声器输出信号)。该电路由一个缓冲/放大级和3个滤波器电路：一个高通滤波器，中通滤波器和低通滤波器。每个滤波器输出驱动电路的不同颜色的LED(发光二极管)。从而实现声光转换。

　　输入信号被输送到缓冲阶段通过C1。射频和RV1的值应该选择这样的缓冲区能够驱动三个连接到它的输出过滤器。低频，中频，以及输入信号的高频成分，只能通过低通滤波器（底部过滤器），中间滤波器（中部过滤器），高通滤波器（上面的过滤器），分别使它们彼此分开。
　　在一个过滤器输出的变化导致其相应的输出LED的开启和关闭。实际上，提供连续音频信号，该电路的输入会导致LED的光'跳动'。
