TPS43000在一典型750KHZ降压电路中的应用电路图

出处:wushtj时间:2011-02-25

  BUCK 变换器

  降压电路的拓扑简单而高效,无论如何设计,输出电压总低于输人电压,图1示出TPS43000在一典型750kHz降压电路中的应用,输入电压为3~9V,输出电压为2.7V,负载从0~2A。

TPS43000在一典型750KHZ降压电路中的应用

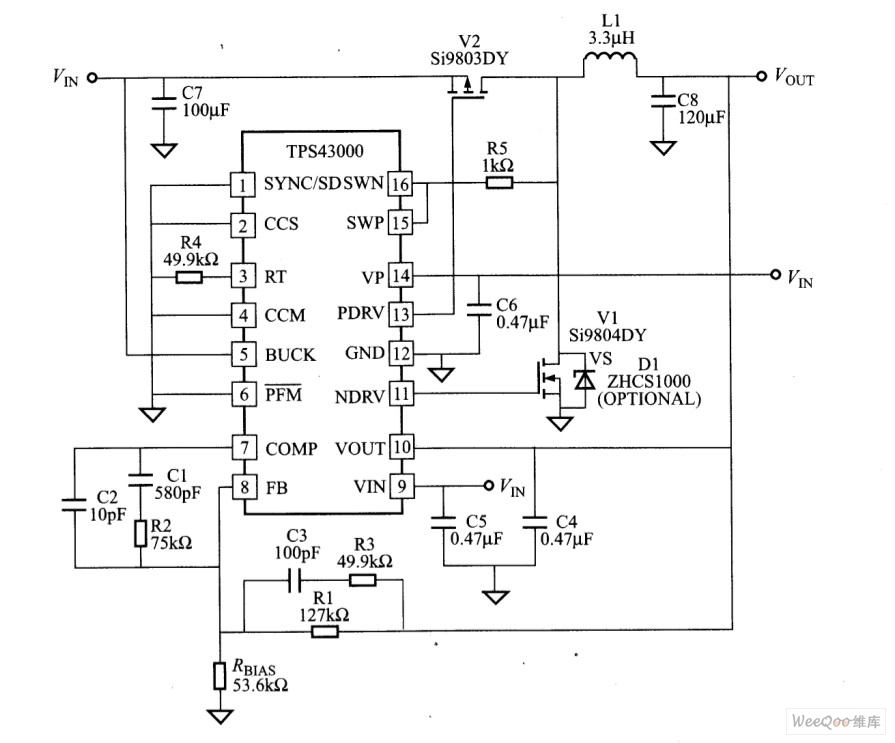

图1 TPS43000在一典型750KHZ降压电路中的应用

  对于降压变换器,平均输出电流与峰值电感电流的关系为


  式中:fsw是开关频率;L是电感值;D为占空比;D由下式给出


  注意:在此式中,整流MOSFET的压降忽略不计。
