利用KT66制作单端胆机的电路图

出处:awey时间:2011-02-24

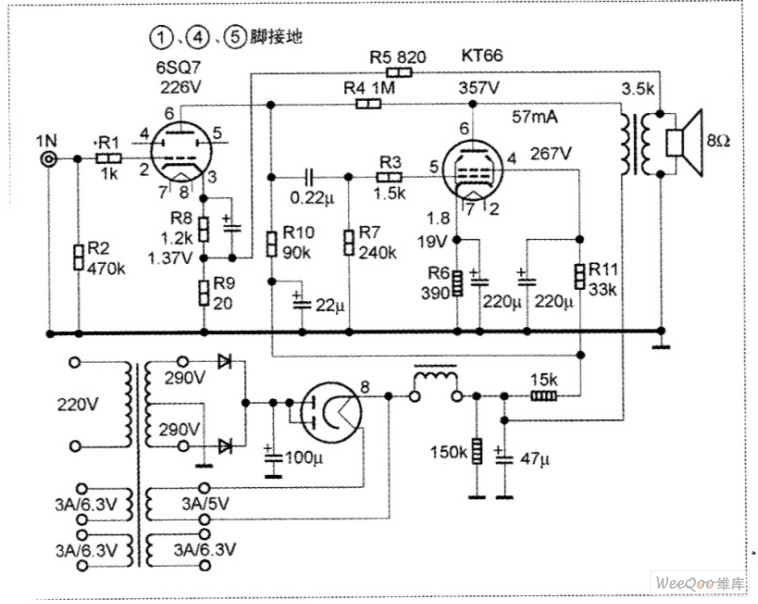

     这次制作的前级电压放大管选南京6SQ7,电路架构采取6SQ7推动KT66,功率放大部分功率管采取标准接法,这样可以获取较大的音频动态和功率(图1所示)。由于现代音源模拟输出电平都比较高,一般为1~3V,为了降低信号输入幅度,减小前级放大失真,在前级输入端串入了—只1 kΩ电阻。电源部分采用晶体管整流加胆缓冲的方式来提高电源效率,5Z4P为旁热式整流管,在高电压启动时对功率管KT66有延时缓冲保护作用,可延长电子管的使用寿命。电路中加入了负反馈R5和屏极反馈R4方式,R5负反馈有利于抑制噪声,降低大动态时的瞬态失真 R4屏极反馈对抑制噪声的帮助,但如果R4阻值过小,会降低输入阻抗对放大器低频响应造成影响。电源变压器的功率为20OW,交流电压输出290~0~290V,电流为2OOmA ,输出变压器的输出功率为13W,扼流线圈的电感量为5mH,电流为3OOmA。电路中的阴极旁路电容和退耦电容尽量选用音频专用电容,耦合电容选用红威马MPK-10系列颓电容。这种电容价格便宜又有好声音,音量电位器ALPS双联100kΩffiALPS原装电位器。电阻过信号部位使用碳膜电阻,其他电阻选用耐高温的金属膜电阻,这样对提言啬质有所帮助。

利用KT66制作单端胆机的电路图

图1
