用于电压输出DAC AD5620的差分驱动器电路图

出处:cshuaiqiu时间:2011-02-24

用于电压输出DAC AD5620的差分驱动器电路图

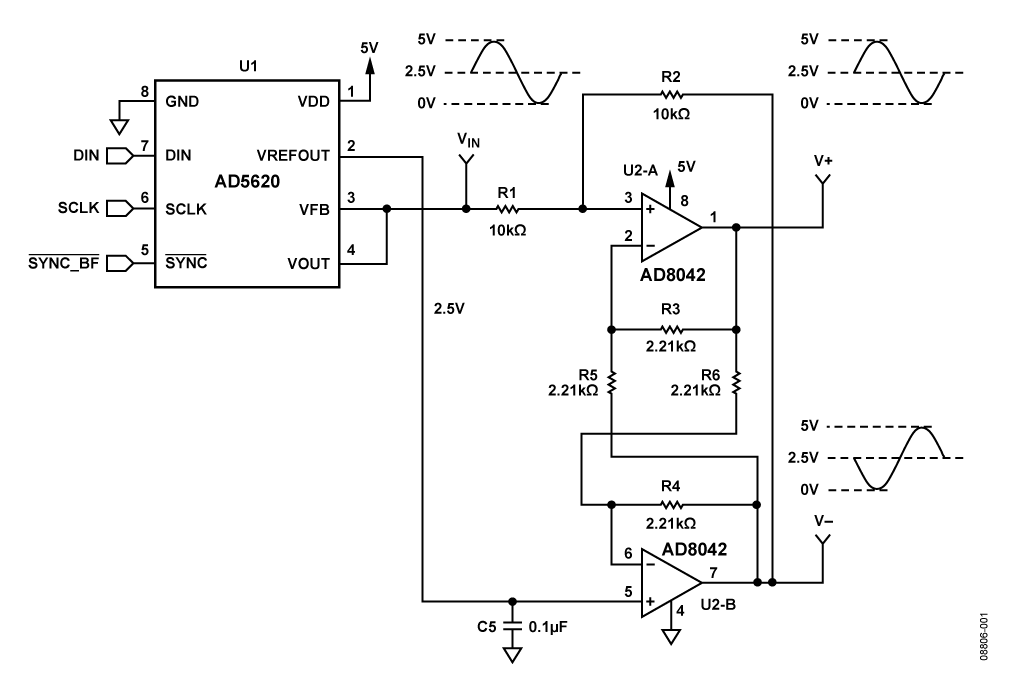

图1. 用于电压输出DAC AD5620的差分驱动器

  图1所示电路采用+5 V单电源供电,并使用电压输出DAC AD5620。DAC的输入由一个SPI端口控制。DAC的输出摆幅为0 V至+5 V。DAC片内基准电压源(+2.5 V)用来设置AD8042差分驱动器电路的共模电压。该基准电压源的温度系数为5 ppm/°C。V?端的输出是以+2.5 V共模电压为中心的反向DAC输出。反馈网络和U2-B迫使V+端的电压与V?端的电压相位相差180°。
