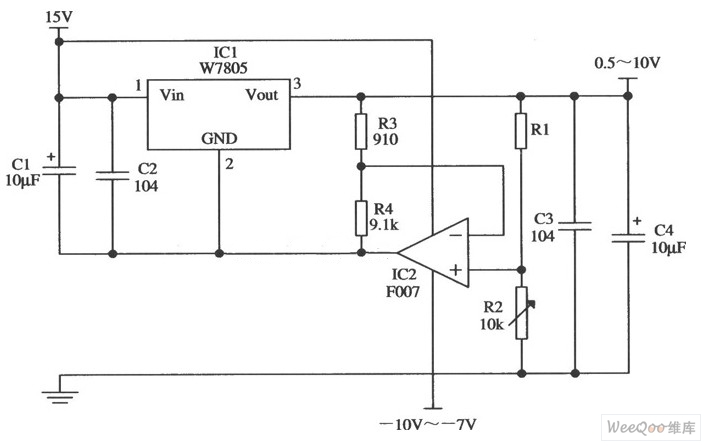

如图所示的电路是采用W7805 正集成稳压器和F007运算放大器组成的输出电压0.5~10 V连续可调的直流稳压器应用电路。图示电路中为了使稳压器输出电压下调,需要将运算放大器负电源端接到-l0~-7.0 V的电位上。另外,运算放大器输出电压不能全反馈,而要经过电阻R3和R4分压,然后再接到运放的反相输入端。这样,W7805的输出电压变为:
,如果选取Rl R2=R3 R4(图中为10kΩ),则有:
。如果电位器处于中心位置,则R1=5kΩ,这时输出电压为:
