由光敏电阻控制的防盗告警电路

出处:杨真人时间:2011-02-19

     光敏电阻(LDR)的电阻值随着落到它上面的光线强度而改变。当LDR处于黑暗中时,其阻值很高(以计);当LDR处于正常光线下时,电阻可小到几千欧姆。

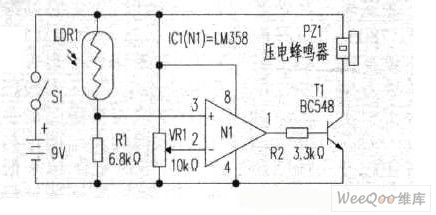

  比较器IC1(LM358)的3号脚电压随LDR受照射的光强而变。2号脚的基准电压可用电位器VR加以改变。IC1的输出经驱动晶体器T1连接到蜂鸣器PZ1,电阻R2用来限制T1的电流。

  当LDR受光线照射时,IC的输出变高,PZ发出警报。
