电路的功能

　　应变仪、磁性电阻元件、半导体压力传感器等以电桥方式工作是很常见的。置方式有平衡驱动和方法又抱括恒压驱动和恒流驱动。本电路用数MA的恒定电流使传感器不平衡置偏，由仪表放大器接收。传感器采用扩散式压力传感器P-3000S-102G，压力范围为0~1KG/CM2。

　　电路工作原理

　　OP放大器A1为恒流输出电路，电流大小由基准电压VZ和传感电阻决定，本电路用可变电阻的阻，否则OP放大器输出会饱和、使工作不稳定。电桥电阻为为4.7K±30%，如果有1.5MA的偏流流过，就会产生为9.165V的等效电压，A1必须输出10.425V的电压，该电压是传感电压与电桥等效电压相加。调零方法是使电桥略不平衡，输出一定的电压进行调零。如果用下仪表放大器进行调零也行。平衡输入放大器加了滤除高频噪声的缓冲滤波器，时间常数根据响应频率确定。

　　仪表放大器为标准构成方式，该电路的增益AV由AV=1+（2R3/RG）决定，传感器输出灵敏度为100±30MV/FS，要使输出端获得0~+1V的电压，AV应等于7.7~14.3倍。RO的计算方法根据上面的公式为RO=2RS/（AV-1），所以RO=1.5~3K，考虑少许余量，在1K上串联一个2K的可变电阻。

　　调整

　　在传感器不加压情况下，调节VR1使偏流IB为1.5MA。断开传感器的一端，接上测量电流用的跨接线，对电流进行测量。没有必须进行准确的调节，可把VR1换成固定电阻。

　　用VR2调零，为了使变化范围不超出要求。R3、R4应尽量采用高阻值。给传感施加KG/CM2的压力，调整VR3直到输出端电压等于1.000V为止。为慎重起见，应收集0~1KG/CM2范围内的数据，并记录线性误差。

　　设计要点

　　采用半导体器件的传感器必定有温度系数，如果是P-3000S，用激光来微调厚膜电阻使具有较小的温度系数。但进行高测量时，必须考虑采用温度补偿电路问题，采取简单方法可用热敏电阻与RO串联，连升降环境温度，边进行调整。

　　这里采用了完善的差动放大电路，人们往往认为电路应具有低漂移特性，其实传感器输出为100MV/FS时，采用普通OP放大器就已是够了。

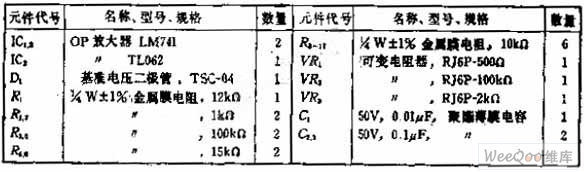

　　元件的选择

　　尽管所采用的传感器在元件表中没有列出，但如果是P3000S-102G，根据漂移等级，应在±0.02/0.04/0.1%FS中挑选。

　　基准电压二极管必须选用1.2V的产品。
