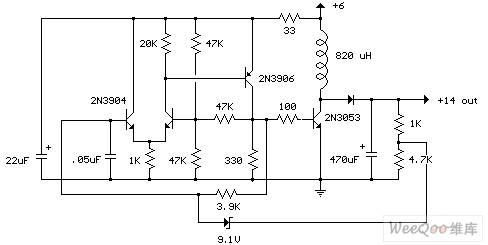

分立器件组成的6V转14V升压电源电路图

出处：何以解忧时间：2011-02-07

　　一个施密特触发器振荡器用于驱动开关晶体管，电感作能量是储存在电感。输出电压取决于负载电阻和稳压二极管。本电路效率约80 ％，并采用高Q值电感。
